一、矢量地图
矢量图使用直线和曲线来描述图形，这些图形的元素是一些点、线、矩形、多边形、圆和弧线等等，它们都是通过数学公式计算获得的。由于矢量图形可通过公式计算获得，所以矢量图形文件体积一般较小。矢量图形最大的优点是无论放大、缩小或旋转等不会失真。在地图中存在着大量的应用，是地图数据中非常重要的组成部分。
为了便于存储，传递，使用，矢量地图会按照一定的格式来表达，比如常见的GeoJSON，TopoJSON，GML，KML，ShapeFile等等。 除了最后一个ShapeFile，其他几个格式的矢量地图OpenLayers 3都支持。
二、使用GeoJson格式加载矢量地图

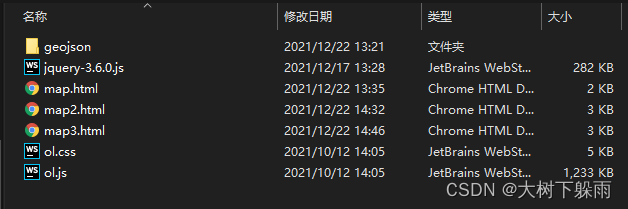

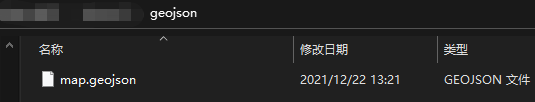

1、项目结构
2、map.geojson
{"type":"FeatureCollection","features":[{"type":"Feature","properties":{},"geometry":{"type":"Polygon","coordinates":[[[104.08859252929688,30.738294707383368],[104.18060302734375,30.691068801620155],[104.22042846679688,30.739475058679485],[104.08859252929688,30.738294707383368]]]}},{"type":"Feature","properties":{},"geometry":{"type":"Polygon","coordinates":[[[104.08859252929688,30.52323029223123],[104.08309936523438,30.359841397025537],[104.1998291015625,30.519681272749402],[104.08859252929688,30.52323029223123]]]}},{"type":"Feature","properties":{},"geometry":{"type":"Polygon","coordinates":[[[103.70269775390624,30.675715404167743],[103.69308471679688,30.51494904517773],[103.83316040039062,30.51494904517773],[103.86474609375,30.682801890953776],[103.70269775390624,30.675715404167743]]]}}]}
3、map.html
<!Doctype html>
<html xmlns='http://www.w3.org/1999/xhtml'>
<head>
<meta http-equiv='Content-Type' content='text/html;charset=utf-8'>
<meta http-equiv='X-UA-Compatible' content='IE=edge,chrome=1'>
<meta content='always' name='referrer'>
<title>OpenLayers 3 :加载矢量地图</title>
<link href='ol.css ' rel='stylesheet' type='text/css'/>
<script type='text/javascript' src='ol.js' charset='utf-8'></script>
</head>
<body>
<div id='map' style='width: 1000px;height: 800px;margin: auto'></div>
<script>
/**
* 创建地图
*/
new ol.Map({
// 设置地图图层
layers: [
//创建一个使用Open Street Map地图源的图层
new ol.layer.Tile({
source: new ol.source.OSM()
}),
//加载一个geojson的矢量地图
new ol.layer.Vector({
source: new ol.source.Vector({
url: 'geojson/map.geojson', // 地图来源
format: new ol.format.GeoJSON() // 解析矢量地图的格式化类
})
})
],
// 设置显示地图的视图
view: new ol.View({
center: [104,30], // 设置地图显示中心于经度104度，纬度30度处
zoom: 10, // 设置地图显示层级为10
projection: 'EPSG:4326' //设置投影
}),
// 让id为map的div作为地图的容器
target: 'map'
})
</script>
</body>
</html>

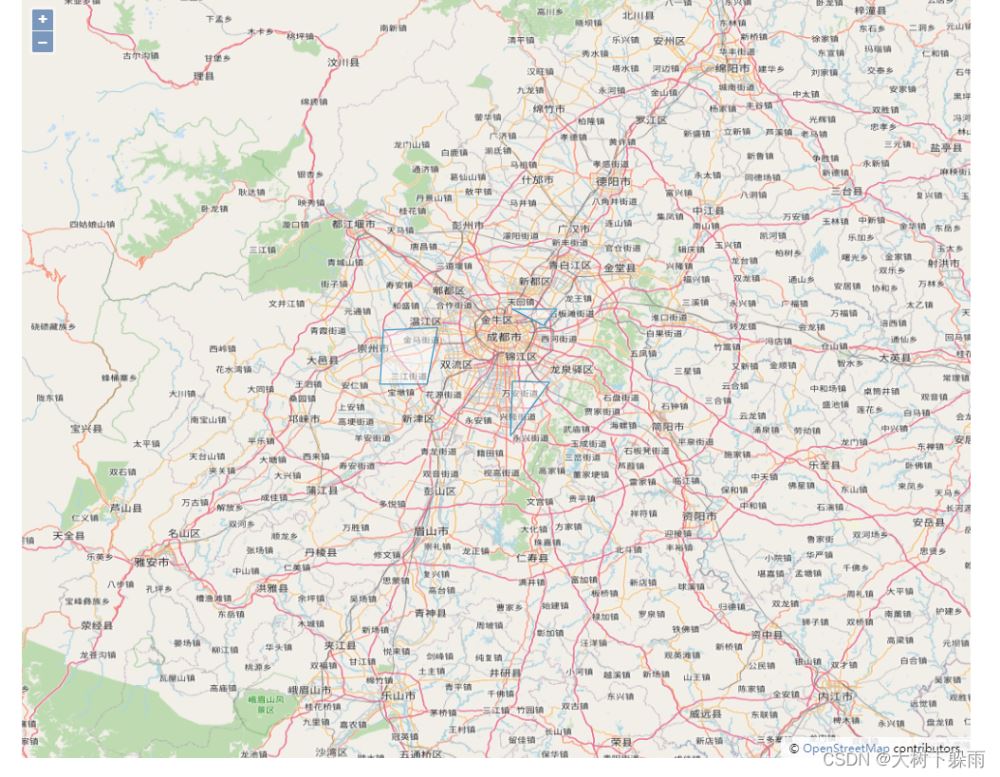

4、运行结果
三、获取矢量地图上的所有Feature,并设置样式
1、map2.html
<!Doctype html>
<html xmlns='http://www.w3.org/1999/xhtml'>
<head>
<meta http-equiv='Content-Type' content='text/html;charset=utf-8'>
<meta http-equiv='X-UA-Compatible' content='IE=edge,chrome=1'>
<meta content='always' name='referrer'>
<title>OpenLayers 3 :获取矢量地图上的所有Feature,并设置样式</title>
<link href='ol.css ' rel='stylesheet' type='text/css'/>
<script type='text/javascript' src='ol.js' charset='utf-8'></script>
</head>
<body>
<div id='map' style='width: 800px;height:500px;margin: auto'></div>
<br>
<div style='width: 800px;margin: auto'>
<button type="button" onclick = 'updateStyle()' >修改Feature样式</button>
</div>
<script>
/**
* 创建地图
*/
var map = new ol.Map({
// 设置地图图层
layers: [
//创建一个使用Open Street Map地图源的图层
new ol.layer.Tile({
source: new ol.source.OSM()
}),
],
// 设置显示地图的视图
view: new ol.View({
center: [104,30], // 设置地图显示中心于经度104度，纬度30度处
zoom: 10, // 设置地图显示层级为10
projection: 'EPSG:4326' //设置投影
}),
// 让id为map的div作为地图的容器
target: 'map'
});
//创建一个矢量地图源图层，并设置样式
var vectorLayer = new ol.layer.Vector({
source: new ol.source.Vector({
url: 'geojson/map.geojson', // 地图来源
format: new ol.format.GeoJSON() // 解析矢量地图的格式化类
}),
// 设置样式，颜色为绿色，线条粗细为1个像素
style: new ol.style.Style({
stroke: new ol.style.Stroke({
color: 'green',
size: 1
})
})
});
map.addLayer(vectorLayer);
/**
* 获取矢量图层上所有的Feature,并设置样式
*/
function updateStyle(){
//创建样式，颜色为红色，线条粗细为3个像素
var featureStyle = new ol.style.Style({
stroke: new ol.style.Stroke({
color: 'red',
size: 3
})
})
//获取矢量图层上所有的Feature
var features = vectorLayer.getSource().getFeatures()
//遍历所有的Feature，并为每个Feature设置样式
for (var i = 0;i<features.length;i ){
features[i].setStyle(featureStyle)
}
}
</script>
</body>
</html>

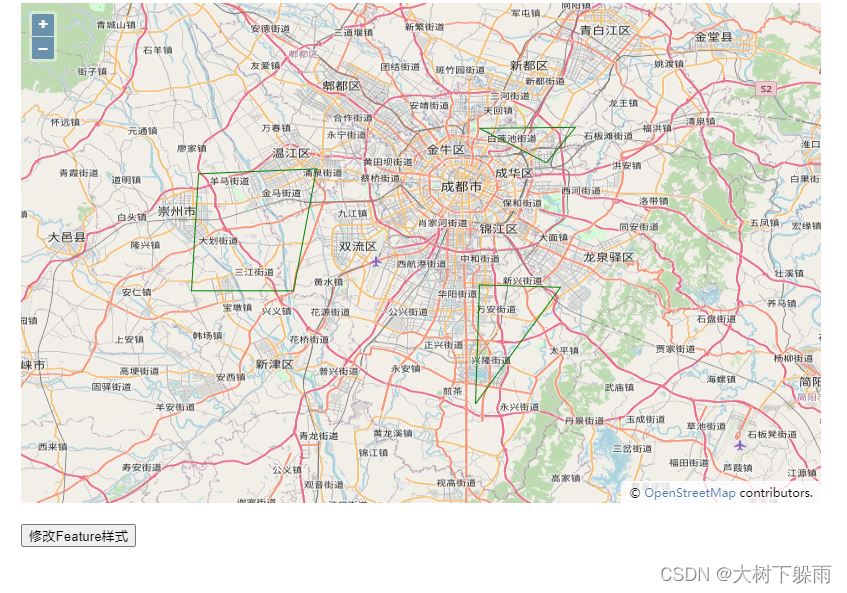

2、运行结果
4、矢量地图坐标系转换
矢量地图用的是EPSG:4326，我们可以通过OpenLayers 3内置了地图格式解析器，将坐标转换为EPSG:3857
1、map3.html
<!Doctype html>
<html xmlns='http://www.w3.org/1999/xhtml'>
<head>
<meta http-equiv='Content-Type' content='text/html;charset=utf-8'>
<meta http-equiv='X-UA-Compatible' content='IE=edge,chrome=1'>
<meta content='always' name='referrer'>
<title>OpenLayers 3 :矢量地图坐标系转换</title>
<link href='ol.css ' rel='stylesheet' type='text/css'/>
<script type='text/javascript' src='ol.js' charset='utf-8'></script>
<script src="jquery-3.6.0.js"></script>
</head>
<body>
<div id='map' style='width: 1000px;height: 800px;margin: auto'></div>
<script>
/**
* 创建地图
*/
var map = new ol.Map({
// 设置地图图层
layers: [
//创建一个使用Open Street Map地图源的图层
new ol.layer.Tile({
source: new ol.source.OSM()
})
],
// 设置显示地图的视图
view: new ol.View({
center: ol.proj.fromLonLat([104,30]), // 设置地图显示中心于经度104度，纬度30度处
zoom: 10, // 设置地图显示层级为10
}),
// 让id为map的div作为地图的容器
target: 'map'
});
// 加载矢量地图
function addGeoJSON(data) {
var layer = new ol.layer.Vector({
source: new ol.source.Vector({
features: (new ol.format.GeoJSON()).readFeatures(data, { // 用readFeatures方法可以自定义坐标系
dataProjection: 'EPSG:4326', // 设定JSON数据使用的坐标系
featureProjection: 'EPSG:3857' // 设定当前地图使用的feature的坐标系
})
})
});
map.addLayer(layer);
};
$.ajax({
url: 'geojson/map.geojson',
success: function(data, status) {
// 成功获取到数据内容后，调用方法将矢量地图添加到地图
addGeoJSON(data);
}
});
</script>
</body>
</html>

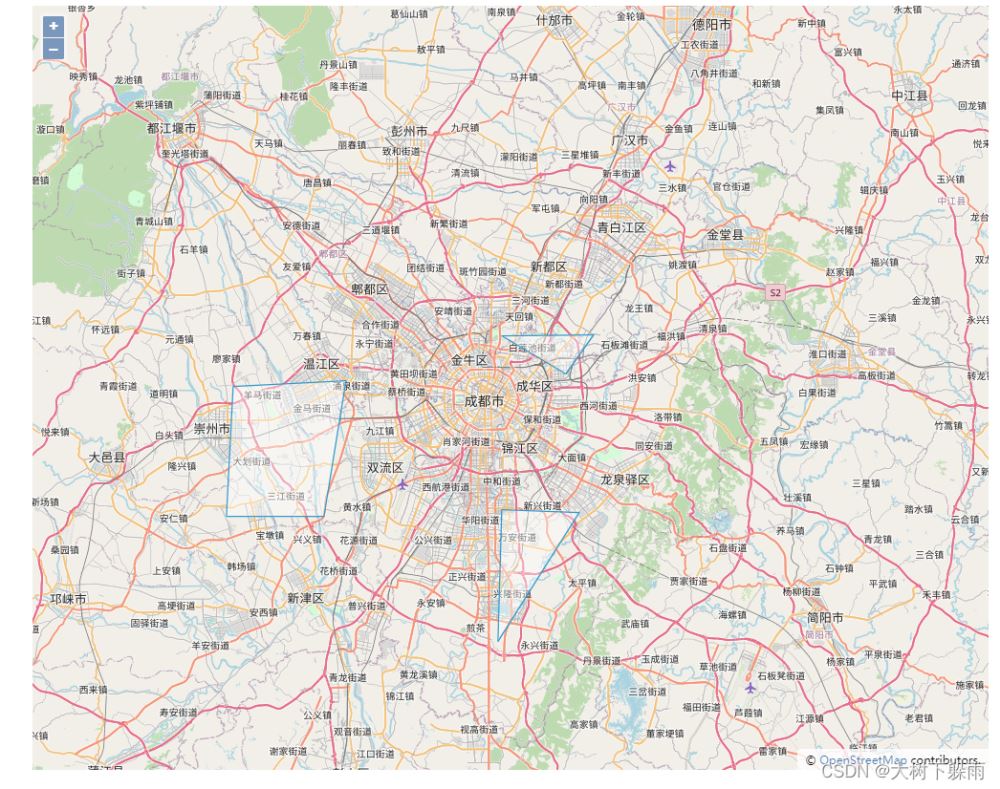

2、运行结果
