vue阿里的G2图表-antv 折线图
之前使用的图表是echarts highcharts两个常用图表的，现在的话因为项目需要和别的原因也接触使用了阿里的g2图表，感觉效果还是挺好的，在这里分享下
官网入口

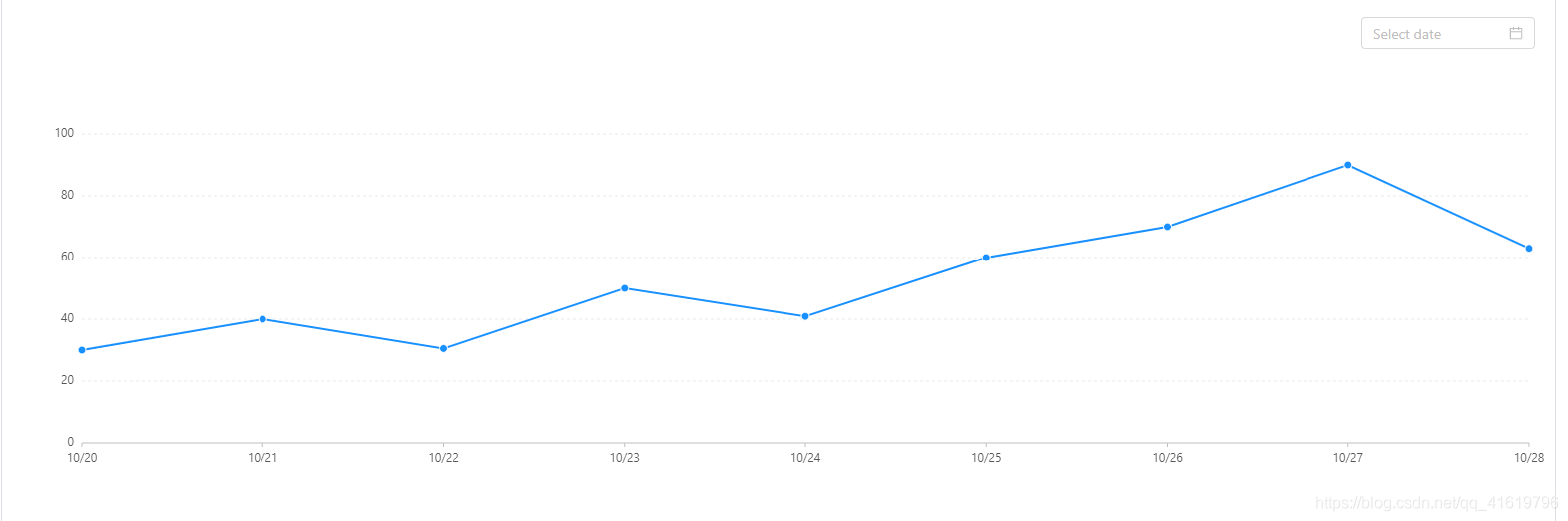

实现效果
实现步骤
第一：安装插件
npm install @antv/g2 --save
第二：lineCharts.vue，注意，图表这类型的数据必须mouned赋值一次，watch监听到数据改变在赋值一次，因为这里绑定的数据传过来后并不会同时加载图表
<template> <div class="gcharts" :id="id"></div> </template>
<script>
import G2 from '@antv/g2'
export default {
data () {
return {
chart: null
}
},
props: {
charData: {
type: Array,
default: function () {
return {
data: []
}
}
},
id: String
},
// 如果使用serverData传过来的静态数据 请使用mounted()方法 并注释掉watch
mounted () {
this.drawChart()
},
// 监听API接口传过来的数据 使用watch
// watch: {
// charData: function (val, oldVal) { // 监听charData，当发生变化时，触发这个回调函数绘制图表
// console.log('new: %s, old: %s', val, oldVal);
// this.drawChart(val);
// }
methods: {
drawChart() {
// 2019.03.30 更新 destory方法已被废弃
// this.chart && this.chart.destory()
this.chart = new G2.Chart({
container: this.id,
width: 1550,
height: 425
})
this.chart.source(this.charData)
this.chart.scale('value', {
min: 0
})
this.chart.scale('year', {
range: [0, 1]
})
this.chart.tooltip({
crosshairs: {
type: 'line'
}
})
this.chart.line().position('year*value')
this.chart.point().position('year*value').size(4).shape('circle').style({
stroke: '#fff',
lineWidth: 1
})
this.chart.render()
}
}
}
</script><style lang='less' scope>
.gcharts{
width:100%;
height:100%;
}
</style>第三：调用部分
<lineCharts :charData="lineData" :id="'chart1'"></lineCharts>
import lineCharts from '@/components/gcharts/lineCharts'//g2绘图
components: {
lineCharts,
},
data () {
return {
lineData:[
{year: '10/20',
value: 30
}, {
year: '10/21',
value: 40
}, {
year: '10/22',
value: 30.5
}, {
year: '10/23',
value: 50
}, {
year: '10/24',
value: 40.9
}, {
year: '10/25',
value: 60
}, {
year: '10/26',
value: 70
}, {
year: '10/27',
value: 90
}, {
year: '10/28',
value: 63
}]

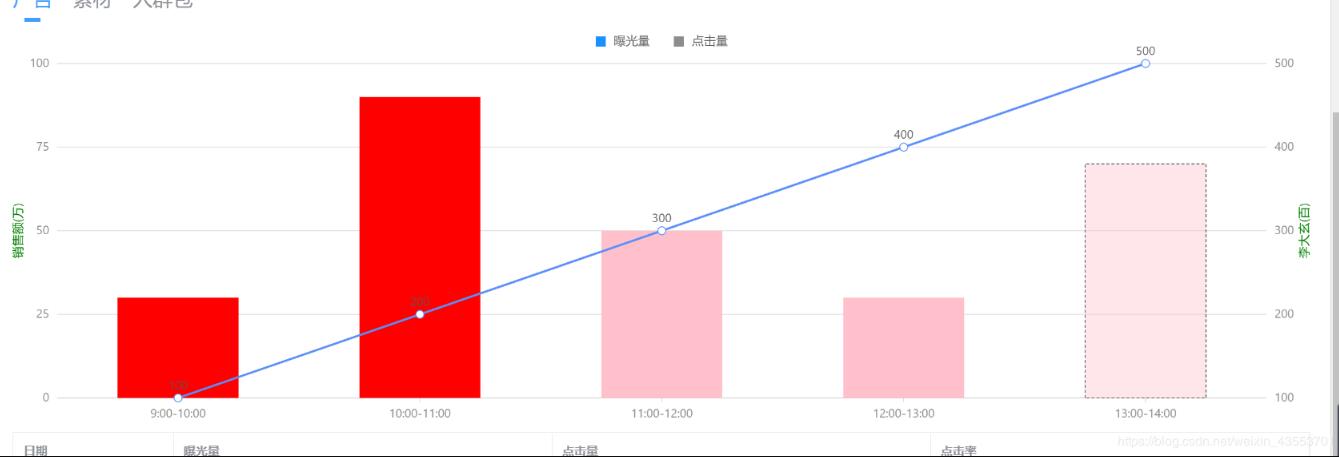

}}antv g2柱状图与折线图混合使用
这是数据
data: [
{ time: '9:00-10:00', value: 30 , type: '曝光量', rate: 100 },
{ time: '10:00-11:00', value: 90, type: '曝光量', rate: 200 },
{ time: '11:00-12:00', value: 50, type: '点击量', rate: 300 },
{ time: '12:00-13:00', value: 30, type: '点击量', rate: 400 },
{ time: '13:00-14:00', value: 70, type: '点击量', rate: 500 }
],这是组件
<template> <div class="page"> <div :id="id"></div> </div> </template>
<script type="text/ecmascript-6">
import { Chart } from '@antv/g2';
export default {
name: 'Name', // Pascal命名
components: {},
props: {
id: {
type: String,
default: 'chart'
},
height: {
type: Number,
default: 500
},
chartWidth: {
type: Number,
},
chartData: {
type: Array,
default: () => {}
},
},
data() {
return {};
},
computed: {},
watch: {},
filters: {},
beforeCreate() {},
created() {},
mounted() {
this.initPage();
},
methods: {
initPage() {},
drawChart() {
const _this = this;
const chart = new Chart({
container: _this.id,
autoFit: true,
height: _this.height,
width: _this.chartWidth
});
chart.data(_this.chartData);
chart.scale({
value: {
alias: '销售额(万)',
nice: true,
},
rate: {
alias: '李大玄(百)',
nice: true,
},
});
chart.axis('rate', {
title: {
top: '0',
style: {
fill: 'green',
},
},
});
chart.axis('value', {
title: {
top: '0',
style: {
fill: 'green',
},
},
});
chart.tooltip({
showCrosshairs: true, // 展示 Tooltip 辅助线
showMarkers: false,
shared: true,
});
chart.interaction('element-active');
chart.legend({
position: 'top',
items: [
{ name: '曝光量', value: '曝光量', marker: { symbol: 'square', style: { fill: '#1890FF', r: 5 } } },
{ name: '点击量', value: '点击量', marker: { symbol: 'square', style: { fill: '#8c8c8c', r: 5 } } },
],
});
chart
.interval()
.adjust('stack')
.color('type', ['red', 'pink'])
.position('time*value')
.style('time', val => {
if (val === '13:00-14:00') {
return {
fillOpacity: 0.4,
lineWidth: 1,
stroke: '#636363',
lineDash: [3, 2]
};
}
return {
fillOpacity: 1,
lineWidth: 0,
stroke: '#636363',
lineDash: [100, 0.5]
};
});
chart.line().position('time*rate').label('rate');
chart.point().position('time*rate');
// chart.interval().position('genre*sold');
// chart.intervalDodge().position('date*value').color('type');
chart.render();
}
},
};
</script><style lang="scss" scoped> </style>
以上为个人经验，希望能给大家一个参考，也希望大家多多支持Devmax。
