一、背景
在很多业务场景下我们需要去拦截 SQL，达到不入侵原有代码业务处理一些东西，比如：历史记录、分页操作、数据权限过滤操作、SQL 执行时间性能监控等等，这里我们就可以用到 MyBatis 的插件 Plugin。下面我们来了解一下 Plugin 到底是如何工作的。
使用过 MyBatis 框架的朋友们肯定都听说过 PageHelper 这个分页神器吧，其实 PageHelper 的底层实现就是依靠 plugin。下面我们来看一下 PageHelper 是如何利用 plugin 实现分页的。

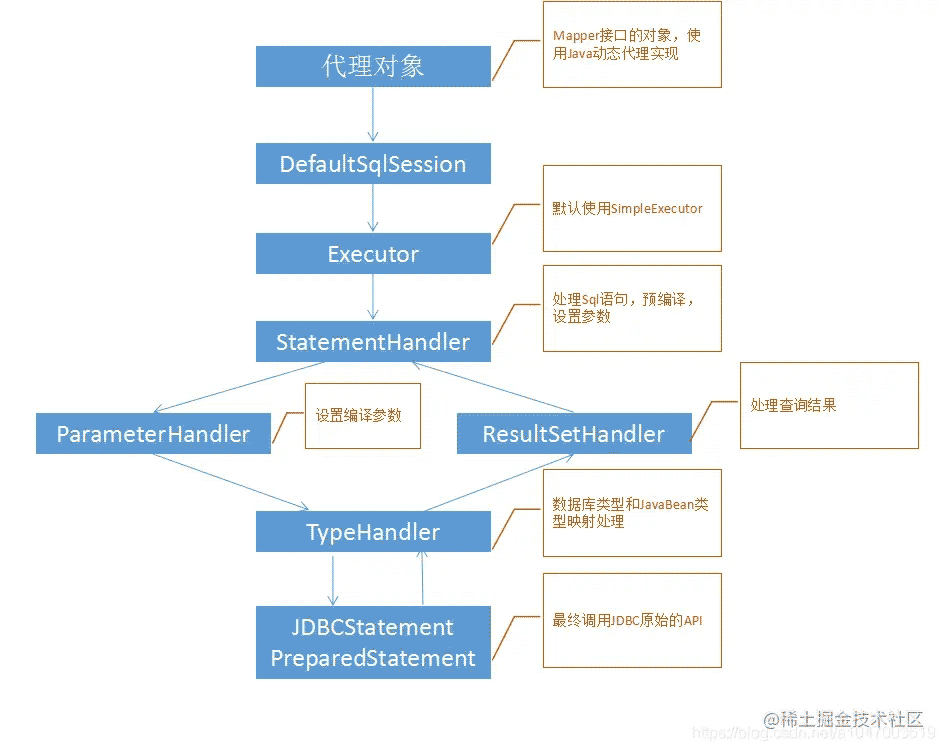

二、MyBatis 执行概要图
首先我们先看一下 MyBatis 的执行流程图，对其执行流程有一个大体的认识。
三、MyBatis 核心对象介绍
从 MyBatis 代码实现的角度来看，MyBatis 的主要的核心部件有以下几个：
-
Configuration：初始化基础配置，比如MyBatis的别名等，一些重要的类型对象，如，插件，映射器，ObjectFactory和typeHandler对象，MyBatis所有的配置信息都维持在Configuration对象之中。 -
SqlSessionFactory：SqlSession工厂,用于生产SqlSession。 -
SqlSession: 作为MyBatis工作的主要顶层API，表示和数据库交互的会话，完成必要数据库增删改查功能 -
Executor：MyBatis执行器，是MyBatis调度的核心，负责SQL语句的生成和查询缓存的维护 -
StatementHandler：封装了JDBC Statement操作，负责对JDBC Statement的操作，如设置参数、将Statement结果集转换成List集合。 -
ParameterHandler：负责对用户传递的参数转换成JDBC Statement所需要的参数， -
ResultSetHandler：负责将JDBC返回的ResultSet结果集对象转换成List类型的集合； -
TypeHandler：负责java数据类型和jdbc数据类型之间的映射和转换 -
MappedStatement：MappedStatement维护了一条<select|update|delete|insert>节点的封装， -
SqlSource：负责根据用户传递的parameterObject，动态地生成SQL语句，将信息封装到BoundSql对象中，并返回 -
BoundSql：表示动态生成的SQL语句以及相应的参数信息
说了这么多，怎么还没进入正题啊，别急，下面就开始讲解 Plugin 的实现原理。
四、Plugin 实现原理
MyBatis 支持对 Executor、StatementHandler、PameterHandler和ResultSetHandler 接口进行拦截，也就是说会对这4种对象进行代理。
下面我们结合 PageHelper 来讲解 Plugin 是怎样实现的。
1、定义 Plugin
要使用自定义 Plugin 首先要实现 Interceptor 接口。可以通俗的理解为一个 Plugin 就是一个拦截器。
public interface Interceptor {
// 实现拦截逻辑
Object intercept(Invocation invocation) throws Throwable;
// 获取代理类
Object plugin(Object target);
// 初始化配置
void setProperties(Properties properties);
}
现在我们来看一下 PageHelper 是如何通过 Plugin 实现分页的。
@Intercepts(
{
@Signature(type = Executor.class, method = "query", args = {MappedStatement.class, Object.class, RowBounds.class, ResultHandler.class}),
@Signature(type = Executor.class, method = "query", args = {MappedStatement.class, Object.class, RowBounds.class, ResultHandler.class, CacheKey.class, BoundSql.class}),
}
)
public class PageInterceptor implements Interceptor {
//缓存count查询的ms
protected Cache<CacheKey, MappedStatement> msCountMap = null;
private Dialect dialect;
private String default_dialect_class = "com.github.pagehelper.PageHelper";
private Field additionalParametersField;
@Override
public Object intercept(Invocation invocation) throws Throwable {
try {
Object[] args = invocation.getArgs();
MappedStatement ms = (MappedStatement) args[0];
Object parameter = args[1];
RowBounds rowBounds = (RowBounds) args[2];
ResultHandler resultHandler = (ResultHandler) args[3];
Executor executor = (Executor) invocation.getTarget();
CacheKey cacheKey;
BoundSql boundSql;
//由于逻辑关系，只会进入一次
if(args.length == 4){
//4 个参数时
boundSql = ms.getBoundSql(parameter);
cacheKey = executor.createCacheKey(ms, parameter, rowBounds, boundSql);
} else {
//6 个参数时
cacheKey = (CacheKey) args[4];
boundSql = (BoundSql) args[5];
}
List resultList;
//调用方法判断是否需要进行分页，如果不需要，直接返回结果
if (!dialect.skip(ms, parameter, rowBounds)) {
//反射获取动态参数
Map<String, Object> additionalParameters = (Map<String, Object>) additionalParametersField.get(boundSql);
//判断是否需要进行 count 查询
if (dialect.beforeCount(ms, parameter, rowBounds)) {
//创建 count 查询的缓存 key
CacheKey countKey = executor.createCacheKey(ms, parameter, RowBounds.DEFAULT, boundSql);
countKey.update(MSUtils.COUNT);
MappedStatement countMs = msCountMap.get(countKey);
if (countMs == null) {
//根据当前的 ms 创建一个返回值为 Long 类型的 ms
countMs = MSUtils.newCountMappedStatement(ms);
msCountMap.put(countKey, countMs);
}
//调用方言获取 count sql
String countSql = dialect.getCountSql(ms, boundSql, parameter, rowBounds, countKey);
countKey.update(countSql);
BoundSql countBoundSql = new BoundSql(ms.getConfiguration(), countSql, boundSql.getParameterMappings(), parameter);
//当使用动态 SQL 时，可能会产生临时的参数，这些参数需要手动设置到新的 BoundSql 中
for (String key : additionalParameters.keySet()) {
countBoundSql.setAdditionalParameter(key, additionalParameters.get(key));
}
//执行 count 查询
Object countResultList = executor.query(countMs, parameter, RowBounds.DEFAULT, resultHandler, countKey, countBoundSql);
Long count = (Long) ((List) countResultList).get(0);
//处理查询总数
//返回 true 时继续分页查询，false 时直接返回
if (!dialect.afterCount(count, parameter, rowBounds)) {
//当查询总数为 0 时，直接返回空的结果
return dialect.afterPage(new ArrayList(), parameter, rowBounds);
}
}
//判断是否需要进行分页查询
if (dialect.beforePage(ms, parameter, rowBounds)) {
//生成分页的缓存 key
CacheKey pageKey = cacheKey;
//处理参数对象
parameter = dialect.processParameterObject(ms, parameter, boundSql, pageKey);
//调用方言获取分页 sql
String pageSql = dialect.getPageSql(ms, boundSql, parameter, rowBounds, pageKey);
BoundSql pageBoundSql = new BoundSql(ms.getConfiguration(), pageSql, boundSql.getParameterMappings(), parameter);
//设置动态参数
for (String key : additionalParameters.keySet()) {
pageBoundSql.setAdditionalParameter(key, additionalParameters.get(key));
}
//执行分页查询
resultList = executor.query(ms, parameter, RowBounds.DEFAULT, resultHandler, pageKey, pageBoundSql);
} else {
//不执行分页的情况下，也不执行内存分页
resultList = executor.query(ms, parameter, RowBounds.DEFAULT, resultHandler, cacheKey, boundSql);
}
} else {
//rowBounds用参数值，不使用分页插件处理时，仍然支持默认的内存分页
resultList = executor.query(ms, parameter, rowBounds, resultHandler, cacheKey, boundSql);
}
return dialect.afterPage(resultList, parameter, rowBounds);
} finally {
dialect.afterAll();
}
}
@Override
public Object plugin(Object target) {
//TODO Spring bean 方式配置时，如果没有配置属性就不会执行下面的 setProperties 方法，就不会初始化，因此考虑在这个方法中做一次判断和初始化
//TODO https://github.com/pagehelper/Mybatis-PageHelper/issues/26
return Plugin.wrap(target, this);
}
@Override
public void setProperties(Properties properties) {
//缓存 count ms
msCountMap = CacheFactory.createCache(properties.getProperty("msCountCache"), "ms", properties);
String dialectClass = properties.getProperty("dialect");
if (StringUtil.isEmpty(dialectClass)) {
dialectClass = default_dialect_class;
}
try {
Class<?> aClass = Class.forName(dialectClass);
dialect = (Dialect) aClass.newInstance();
} catch (Exception e) {
throw new PageException(e);
}
dialect.setProperties(properties);
try {
//反射获取 BoundSql 中的 additionalParameters 属性
additionalParametersField = BoundSql.class.getDeclaredField("additionalParameters");
additionalParametersField.setAccessible(true);
} catch (NoSuchFieldException e) {
throw new PageException(e);
}
}
}
代码太长不看系列： 其实这段代码最主要的逻辑就是在执行 Executor 方法的时候，拦截 query 也就是查询类型的 SQL, 首先会判断它是否需要分页，如果需要分页就会根据查询参数在 SQL 末尾加上 limit pageNum, pageSize来实现分页。
2、注册拦截器
- 通过
SqlSessionFactoryBean去构建Configuration添加拦截器并构建获取SqlSessionFactory。
public class SqlSessionFactoryBean implements FactoryBean<SqlSessionFactory>, InitializingBean, ApplicationListener<ApplicationEvent> {
// ... 此处省略部分源码
protected SqlSessionFactory buildSqlSessionFactory() throws IOException {
// ... 此处省略部分源码
// 查看是否注入拦截器，有的话添加到Interceptor集合里面
if (!isEmpty(this.plugins)) {
for (Interceptor plugin : this.plugins) {
configuration.addInterceptor(plugin);
if (LOGGER.isDebugEnabled()) {
LOGGER.debug("Registered plugin: '" plugin "'");
}
}
}
// ... 此处省略部分源码
return this.sqlSessionFactoryBuilder.build(configuration);
}
// ... 此处省略部分源码
}
- 通过原始的
XMLConfigBuilder构建configuration添加拦截器
public class XMLConfigBuilder extends BaseBuilder {
//解析配置
private void parseConfiguration(XNode root) {
try {
//省略部分代码
pluginElement(root.evalNode("plugins"));
} catch (Exception e) {
throw new BuilderException("Error parsing SQL Mapper Configuration. Cause: " e, e);
}
}
private void pluginElement(XNode parent) throws Exception {
if (parent != null) {
for (XNode child : parent.getChildren()) {
String interceptor = child.getStringAttribute("interceptor");
Properties properties = child.getChildrenAsProperties();
Interceptor interceptorInstance = (Interceptor) resolveClass(interceptor).newInstance();
interceptorInstance.setProperties(properties);
//调用InterceptorChain.addInterceptor
configuration.addInterceptor(interceptorInstance);
}
}
}
}
上面是两种不同的形式构建 configuration 并添加拦截器 interceptor，上面第二种一般是以前 XML 配置的情况，这里主要是解析配置文件的 plugin 节点，根据配置的 interceptor 属性实例化 Interceptor 对象，然后添加到 Configuration 对象中的 InterceptorChain 属性中。
如果定义多个拦截器就会它们链起来形成一个拦截器链，初始化配置文件的时候就把所有的拦截器添加到拦截器链中。
public class InterceptorChain {
private final List<Interceptor> interceptors = new ArrayList<Interceptor>();
public Object pluginAll(Object target) {
//循环调用每个Interceptor.plugin方法
for (Interceptor interceptor : interceptors) {
target = interceptor.plugin(target);
}
return target;
}
// 添加拦截器
public void addInterceptor(Interceptor interceptor) {
interceptors.add(interceptor);
}
public List<Interceptor> getInterceptors() {
return Collections.unmodifiableList(interceptors);
}
}
3、执行拦截器
从以下代码可以看出 MyBatis 在实例化 Executor、ParameterHandler、ResultSetHandler、StatementHandler 四大接口对象的时候调用 interceptorChain.pluginAll() 方法插入进去的。
其实就是循环执行拦截器链所有的拦截器的 plugin() 方法， MyBatis 官方推荐的 plugin 方法是 Plugin.wrap() 方法,这个就会生成代理类。
public class Configuration {
protected final InterceptorChain interceptorChain = new InterceptorChain();
//创建参数处理器
public ParameterHandler newParameterHandler(MappedStatement mappedStatement, Object parameterObject, BoundSql boundSql) {
//创建ParameterHandler
ParameterHandler parameterHandler = mappedStatement.getLang().createParameterHandler(mappedStatement, parameterObject, boundSql);
//插件在这里插入
parameterHandler = (ParameterHandler) interceptorChain.pluginAll(parameterHandler);
return parameterHandler;
}
//创建结果集处理器
public ResultSetHandler newResultSetHandler(Executor executor, MappedStatement mappedStatement, RowBounds rowBounds, ParameterHandler parameterHandler,
ResultHandler resultHandler, BoundSql boundSql) {
//创建DefaultResultSetHandler
ResultSetHandler resultSetHandler = new DefaultResultSetHandler(executor, mappedStatement, parameterHandler, resultHandler, boundSql, rowBounds);
//插件在这里插入
resultSetHandler = (ResultSetHandler) interceptorChain.pluginAll(resultSetHandler);
return resultSetHandler;
}
//创建语句处理器
public StatementHandler newStatementHandler(Executor executor, MappedStatement mappedStatement, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) {
//创建路由选择语句处理器
StatementHandler statementHandler = new RoutingStatementHandler(executor, mappedStatement, parameterObject, rowBounds, resultHandler, boundSql);
//插件在这里插入
statementHandler = (StatementHandler) interceptorChain.pluginAll(statementHandler);
return statementHandler;
}
public Executor newExecutor(Transaction transaction) {
return newExecutor(transaction, defaultExecutorType);
}
//产生执行器
public Executor newExecutor(Transaction transaction, ExecutorType executorType) {
executorType = executorType == null ? defaultExecutorType : executorType;
//这句再做一下保护,囧,防止粗心大意的人将defaultExecutorType设成null?
executorType = executorType == null ? ExecutorType.SIMPLE : executorType;
Executor executor;
//然后就是简单的3个分支，产生3种执行器BatchExecutor/ReuseExecutor/SimpleExecutor
if (ExecutorType.BATCH == executorType) {
executor = new BatchExecutor(this, transaction);
} else if (ExecutorType.REUSE == executorType) {
executor = new ReuseExecutor(this, transaction);
} else {
executor = new SimpleExecutor(this, transaction);
}
//如果要求缓存，生成另一种CachingExecutor(默认就是有缓存),装饰者模式,所以默认都是返回CachingExecutor
if (cacheEnabled) {
executor = new CachingExecutor(executor);
}
//此处调用插件,通过插件可以改变Executor行为
executor = (Executor) interceptorChain.pluginAll(executor);
return executor;
}
}
4、Plugin 的动态代理
我们首先看一下Plugin.wrap() 方法，这个方法的作用是为实现Interceptor注解的接口实现类生成代理对象的。
// 如果是Interceptor注解的接口的实现类会产生代理类
public static Object wrap(Object target, Interceptor interceptor) {
//从拦截器的注解中获取拦截的类名和方法信息
Map<Class<?>, Set<Method>> signatureMap = getSignatureMap(interceptor);
//取得要改变行为的类(ParameterHandler|ResultSetHandler|StatementHandler|Executor)
Class<?> type = target.getClass();
//取得接口
Class<?>[] interfaces = getAllInterfaces(type, signatureMap);
//产生代理，是Interceptor注解的接口的实现类才会产生代理
if (interfaces.length > 0) {
return Proxy.newProxyInstance(type.getClassLoader(),interfaces,new Plugin(target, interceptor, signatureMap));
}
return target;
}
Plugin 中的 getSignatureMap、 getAllInterfaces 两个辅助方法，来帮助判断是否为是否Interceptor注解的接口实现类。
//取得签名Map,就是获取Interceptor实现类上面的注解，要拦截的是那个类（Executor
//,ParameterHandler， ResultSetHandler，StatementHandler）的那个方法
private static Map<Class<?>, Set<Method>> getSignatureMap(Interceptor interceptor) {
//取Intercepts注解
Intercepts interceptsAnnotation =interceptor.getClass().getAnnotation(Intercepts.class);
//必须得有Intercepts注解，没有报错
if (interceptsAnnotation == null) {
throw new PluginException("No @Intercepts annotation was found in interceptor " interceptor.getClass().getName());
}
//value是数组型，Signature的数组
Signature[] sigs = interceptsAnnotation.value();
//每个class里有多个Method需要被拦截,所以这么定义
Map<Class<?>, Set<Method>> signatureMap = new HashMap<Class<?>, Set<Method>>();
for (Signature sig : sigs) {
Set<Method> methods = signatureMap.get(sig.type());
if (methods == null) {
methods = new HashSet<Method>();
signatureMap.put(sig.type(), methods);
}
try {
Method method = sig.type().getMethod(sig.method(), sig.args());
methods.add(method);
} catch (NoSuchMethodException e) {
throw new PluginException("Could not find method on " sig.type() " named " sig.method() ". Cause: " e, e);
}
}
return signatureMap;
}
//取得接口
private static Class<?>[] getAllInterfaces(Class<?> type, Map<Class<?>, Set<Method>> signatureMap) {
Set<Class<?>> interfaces = new HashSet<Class<?>>();
while (type != null) {
for (Class<?> c : type.getInterfaces()) {
//拦截其他的无效
if (signatureMap.containsKey(c)) {
interfaces.add(c);
}
}
type = type.getSuperclass();
}
return interfaces.toArray(new Class<?>[interfaces.size()]);
}
}
我们来看一下代理类的 query 方法，其实就是调用了 Plugin.invoke() 方法。代理类屏蔽了 intercept 方法的调用。
public final List query(MappedStatement mappedStatement, Object object, RowBounds rowBounds, ResultHandler resultHandler, CacheKey cacheKey, BoundSql boundSql) throws SQLException {
try {
// 这里的 h 就是一个 Plugin
return (List)this.h.invoke(this, m5, new Object[]{mappedStatement, object, rowBounds, resultHandler, cacheKey, boundSql});
}
catch (Error | RuntimeException | SQLException throwable) {
throw throwable;
}
catch (Throwable throwable) {
throw new UndeclaredThrowableException(throwable);
}
}
最后 Plugin.invoke() 就是判断当前方法是否拦截，如果需要拦截则会调用 Interceptor.intercept() 对当前方法执行拦截逻辑。
public class Plugin implements InvocationHandler {
...
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
try {
//获取需要拦截的方法
Set<Method> methods = signatureMap.get(method.getDeclaringClass());
//是Interceptor实现类注解的方法才会拦截处理
if (methods != null && methods.contains(method)) {
//调用Interceptor.intercept，即调用自己写的逻辑
return interceptor.intercept(new Invocation(target, method, args));
}
//最后执行原来逻辑
return method.invoke(target, args);
} catch (Exception e) {
throw ExceptionUtil.unwrapThrowable(e);
}
}
...
总结
我们以 PageHelper 为切入点讲解了 MyBatis Plugin 的实现原理，其中 MyBatis 拦截器用到责任链模式 动态代理 反射机制。 通过上面的分析可以知道，所有可能被拦截的处理类都会生成一个代理类,如果有 N 个拦截器，就会有 N 个代理，层层生成动态代理是比较耗性能的。而且虽然能指定插件拦截的位置，但这个是在执行方法时利用反射动态判断的，初始化的时候就是简单的把拦截器插入到了所有可以拦截的地方。所以尽量不要编写不必要的拦截器，并且拦截器尽量不要写复杂的逻辑。
以上就是从 PageHelper 到 MyBatis Plugin执行概要及实现原理的详细内容，更多关于PageHelper MyBatis Plugin的资料请关注Devmax其它相关文章！
