一、简介
GridLayout是Android4.0引入的网格布局，使用它可以减少布局嵌套。也算是常用，但一直没仔细看过，今天研究一下
二、常用属性介绍
GridLayout 使用属性
| 属性 | 作用 |
|---|---|
| android:columnCount | 最大列数 |
| android:rowCount | 最大行数 |
| android:orientation | GridLayout中子元素的布局方向 |
| android:alignmentMode | alignBounds：对齐子视图边界 alignMargins ：对齐子视距内容，默认值 |
| android:columnOrderPreserved | 使列边界显示的顺序和列索引的顺序相同，默认是true |
| android:rowOrderPreserved | 使行边界显示的顺序和行索引的顺序相同，默认是true |
| android:useDefaultMargins | 没有指定视图的布局参数时使用默认的边距，默认值是false |
item属性
| 属性 | 作用 |
|---|---|
| android:layout_column | 指定该单元格在第几列显示 |
| android:layout_row | 指定该单元格在第几行显示 |
| android:layout_columnSpan | 指定该单元格占据的列数 |
| android:layout_rowSpan | 指定该单元格占据的行数 |
| android:layout_gravity | 指定该单元格在容器中的位置 |
| android:layout_columnWeight | （API21加入）列权重 |
| android:layout_rowWeight | （API21加入） 行权重 |
| android:layout_gravity | 作用 |
|---|---|
| center | 不改变元素的大小，仅居中 |
| center_horizontal | 不改变大小，水平居中 |
| center_vertical | 不改变大小，垂直居中 |
| top | 不改变大小，置于顶部 |
| left | 不改变大小，置于左边 |
| bottom | 不改变大小，置于底部 |
| right | 不改变大小，置于右边 |
| start | 不改变大小，根据系统语言，置于开始位置 |
| end | 不改变大小，置于结尾 |
| fill | 拉伸元素控件，填满其应该所占的格子 |
| fill_vertical | 仅垂直方向上拉伸填充 |
| fill_horizontal | 仅水平方向上拉伸填充 |
| clip_vertical | 垂直方向上裁剪元素，仅当元素大小超过格子的空间时 |
| clip_horizontal | 水平方向上裁剪元素，仅当元素大小超过格子的空间时 |
注意
使用layout_columnSpan 、layout_rowSpan时要加上layout_gravity属性，否则没有效果；另外item在边缘时宽高计算会出现错误，需要我们手动设置宽高，否则达不到想要的效果
三、平分问题
GridLayout在API21时引入了android:layout_columnWeight和android:layout_rowWeight来解决平分问题
那么在API21以前的，想要平分的话：引用兼容包
compile 'com.android.support:gridlayout-v7:25. '
注意：
- 使用该控件，命名空间使用app
- 单独设置app:layout_columnWeight时，这一列的所有item都设置为这个属性，才能达到预期效果，否则这一列中设置了该属性的item，都会被隐藏，显示不出来
- 单独设置app:layout_rowWeight时，没有问题
四、小米计算器效果
<?xml version="1.0" encoding="utf-8"?>
<android.support.v7.widget.GridLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:id="@ id/grid_layout"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="#ece7e7"
app:alignmentMode="alignBounds"
app:columnCount="4"
app:orientation="horizontal"
app:rowCount="5"
app:useDefaultMargins="false"
tools:context="com.strivestay.gridlayoutdemo.MainActivity">
<!-- 如果不使用 app:layout_gravity="fill"，
则实际下面这个textview的宽度只是wrap_content,
实现不了想要的right|bottom效果;
或者，
用app:layout_columnWeight="1"，
效果等同，填充满
-->
<TextView
android:gravity="right|bottom"
android:text="0"
app:layout_columnSpan="4"
app:layout_rowWeight="3"
app:layout_columnWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="AC"
android:textColor="#f68904"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="退格"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="/"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="*"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="7"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="8"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="9"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="—"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="4"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="5"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="6"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text=" "
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="1"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="2"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="3"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#f68904"
android:gravity="center"
android:text="="
android:textColor="#ffffff"
app:layout_columnWeight="1"
app:layout_rowSpan="2"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="%"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="0"
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
<TextView
android:layout_margin="1dp"
android:background="#ffffff"
android:gravity="center"
android:text="."
app:layout_columnWeight="1"
app:layout_rowWeight="1"/>
</android.support.v7.widget.GridLayout>

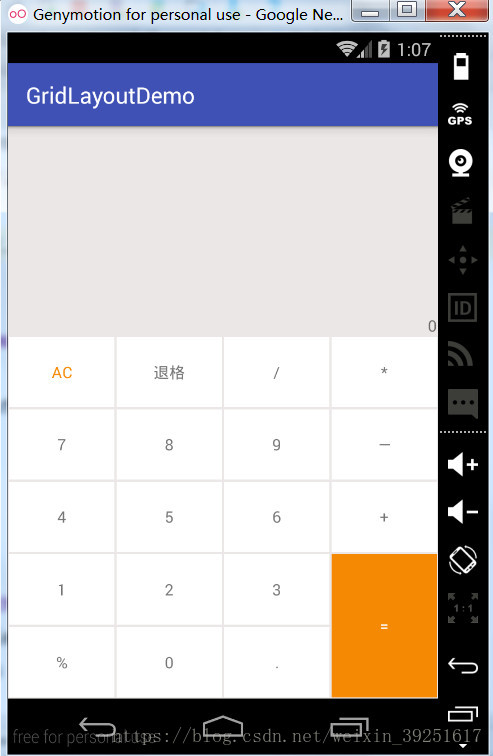

效果： 4.4.4模拟器
五、动态加载
1.xml引用GridLayout
<?xml version="1.0" encoding="utf-8"?>
<android.support.v7.widget.GridLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:id="@ id/grid_layout"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="#ece7e7"
app:orientation="horizontal"
app:useDefaultMargins="false"
app:alignmentMode="alignBounds"
tools:context="com.strivestay.gridlayoutdemo.MainActivity">
</android.support.v7.widget.GridLayout>
2.动态添加
package com.strivestay.gridlayoutdemo;
import android.graphics.Color;
import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.GridLayout;
import android.view.Gravity;
import android.widget.TextView;
/**
* GridLayout示例
* @author StriveStay
* @date 2018/3/27
*/
public class MainActivity extends AppCompatActivity {
private String[] mStrings = {"0","AC","退格","/","*","7","8","9","—","4","5","6"," ","1","2","3","=","%","0","."};
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
// xml布局
// setContentView(R.layout.activity_main);
// 动态添加
setContentView(R.layout.activity_main2);
GridLayout gridLayout = (GridLayout) findViewById(R.id.grid_layout);
// 6行 4列
gridLayout.setColumnCount(4);
gridLayout.setRowCount(6);
for (int i = 0; i < mStrings.length; i ) {
TextView textView = new TextView(this);
GridLayout.LayoutParams params = new GridLayout.LayoutParams();
params.width =0;
params.height =0;
if(i == 0){
// 设置行列下标， 所占行列 ，比重
// 对应： layout_row , layout_rowSpan , layout_rowWeight
// 如下代表： item坐标（0,0）， 占 1 行，比重为 3 ； 占 4 列，比重为 1
params.rowSpec = GridLayout.spec(0,1,3f);
params.columnSpec = GridLayout.spec(0,4,1f);
textView.setGravity(Gravity.BOTTOM|Gravity.RIGHT);
}else{
// 设置行列下标，和比重
params.rowSpec = GridLayout.spec((i 3)/4,1f);
params.columnSpec = GridLayout.spec((i 3)%4,1f);
// 背景
textView.setBackgroundColor(Color.WHITE);
// 字体颜色
if("AC".equals(mStrings[i])){
textView.setTextColor(Color.parseColor("#f68904"));
}
if("=".equals(mStrings[i])){
textView.setBackgroundColor(Color.parseColor("#f68904"));
textView.setTextColor(Color.WHITE);
params.rowSpec = GridLayout.spec((i 3)/4,2,1f);
}
// 居中显示
textView.setGravity(Gravity.CENTER);
// 设置边距
params.setMargins(2,2,2,2);
}
// 设置文字
textView.setText(mStrings[i]);
// 添加item
gridLayout.addView(textView,params);
}
}
}

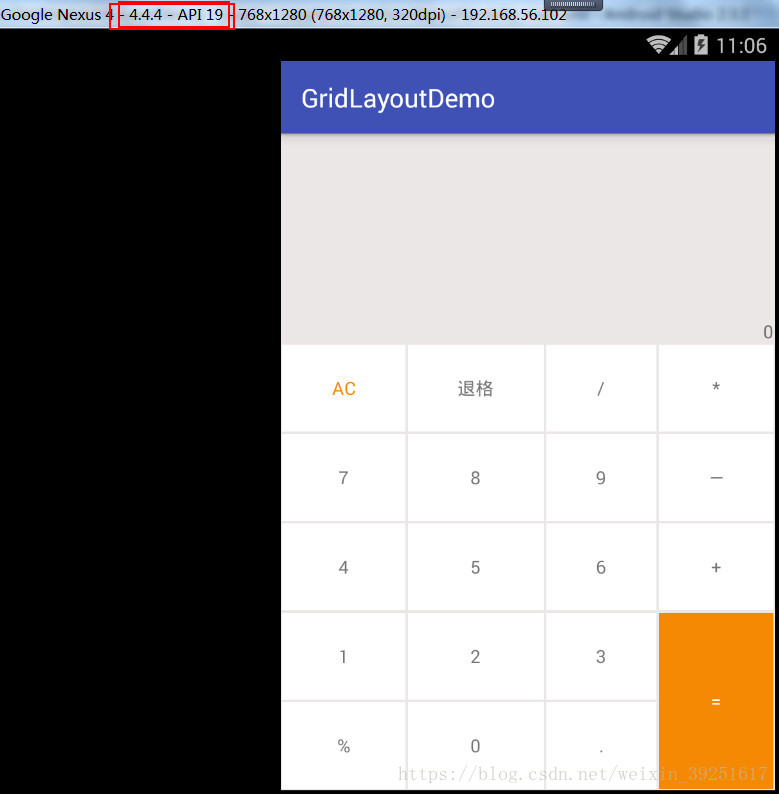

效果和用xml中直接布局一样：
注意：
GridLayout.spec(); 这个方法是一个重点，需要好好看一下，而且由于它有几个重载方法，使用时也要注意。比如说下面两个方法：
public static Spec spec(int start, int size) public static Spec spec(int start, float weight)
我刚开始就忽略了这点，本想用的是第二个带有weight的方法，但是传入参数时，没有加上f，就调用了第一个方法，搞了半天才发现
所以，如果调用的是第二个方法，一定要注意float参数的表示方法，加个f，如：GridLayout.spec(0,1f);
