正常状态是UP，跳闸是⼀种状态CIRCUIT_OPEN，可以通过/health查看，前提是工程中需要引入SpringBoot的actuator（健康监控），它提供了很多监控所需的接口，可以对应用系统进行配置查看、相关功能统计等。
已经统一添加在父工程中
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-actuator</artifactId>

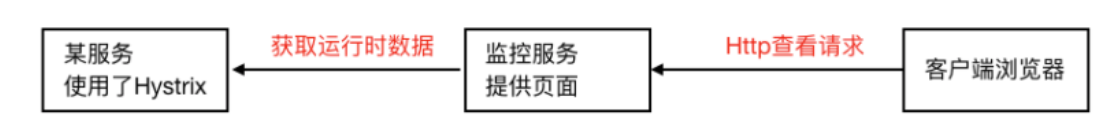

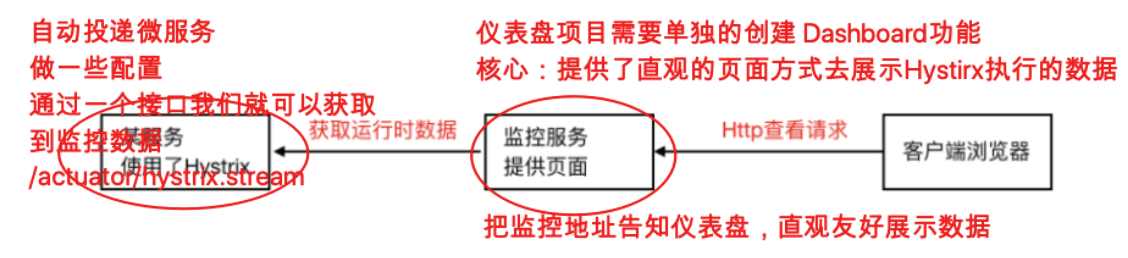

</dependency>如果我们想看到Hystrix相关数据，比如有多少请求、多少成功、多少失败、多少降级等，那么引入SpringBoot健康监控之后，访问/actuator/hystrix.stream接口可以获取到监控的文字信息，但是不直观，所以Hystrix官方还提供了基于图形化的DashBoard（仪表板）监控平 台。Hystrix仪表板可以显示每个断路器（被@HystrixCommand注解的方法）的状态。
1）新建一个监控服务工程，导入依赖
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
<parent>
<artifactId>lagou-parent</artifactId>
<groupId>com.lagou</groupId>
<version>1.0-SNAPSHOT</version>
</parent>
<modelVersion>4.0.0</modelVersion>
<artifactId>lagou-cloud-hystrix-dashboard-9000</artifactId>
<dependencies><!--hystrix-->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
</dependency>
<!--hystrix 仪表盘-->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
</dependency>
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>
</dependencies>
<properties>
<maven.compiler.source>11</maven.compiler.source>
<maven.compiler.target>11</maven.compiler.target>
</properties>
</project>2）启动类添加@EnableHystrixDashboard激活仪表盘
package com.lagou.edu;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;
@SpringBootApplication
@EnableHystrixDashboard // 开启hystrix dashboard
public class HystrixDashboardApplication9000 {
public static void main(String[] args) {
SpringApplication.run(HystrixDashboardApplication9000.class, args);
}
}3) application.yml
server:
port: 9000
Spring:
application:
name: lagou-cloud-hystrix-dashboard
eureka:
client:
serviceUrl: # eureka server的路径
defaultZone: http://LagouCloudEurekaServerB:8762/eureka,http://LagouCloudEurekaServerA:8761/eureka #把 eureka 集群中的所有 url 都填写了进来，也可以只写⼀台，因为各个 eureka server 可以同步注册表
instance:
#使⽤ip注册，否则会使⽤主机名注册了（此处考虑到对⽼版本的兼容，新版本经过实验都是ip）
prefer-ip-address: true
#⾃定义实例显示格式，加上版本号，便于多版本管理，注意是ip-address，早期版本是ipAddress
instance-id: ${spring.cloud.client.ipaddress}:${spring.application.name}:${server.port}:@project.version@
4）在被监测的微服务中注册监控servlet（自动投递微服务，监控数据就是来自于这个微服务）
package com.lagou.edu;
import com.netflix.hystrix.contrib.metrics.eventstream.HystrixMetricsStreamServlet;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.web.servlet.ServletRegistrationBean;
import org.springframework.cloud.client.SpringCloudApplication;
import org.springframework.cloud.client.circuitbreaker.EnableCircuitBreaker;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
import org.springframework.cloud.client.loadbalancer.LoadBalanced;
import org.springframework.cloud.netflix.hystrix.EnableHystrix;
import org.springframework.context.annotation.Bean;
import org.springframework.web.client.RestTemplate;
@SpringBootApplication
@EnableDiscoveryClient
// @EnableHystrix // 打开Hystrix功能
@EnableCircuitBreaker // 开启熔断器功能（这个与@EnableHystrix的功能相同，只不过它是通用注解）
// @SpringCloudApplication // 综合性注解 @SpringCloudApplication = @SpringBootApplication @EnableDiscoveryClient @EnableCircuitBreaker
public class AutoDeliverApplication {
public static void main(String[] args) {
SpringApplication.run(AutoDeliverApplication.class, args);
}
// 使用RestTemplate模板对象远程调用
@Bean
@LoadBalanced
public RestTemplate gerRestTemplate() {
return new RestTemplate();
}
/**
* 给被监控微服务中注册一个servlet，后期我们就是通过访问这个servlet来获取服务的Hystrix监控数据的
* 前提：被监控的微服务，需要引入SpringBoot Actuator的功能
* @return
*/
@Bean
public ServletRegistrationBean getServlet() {
HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);
registrationBean.setLoadOnStartup(1);
registrationBean.addUrlMappings("/actuator/hystrix.stream");
registrationBean.setName("HystrixMetricsStreamServlet");
return registrationBean;
}

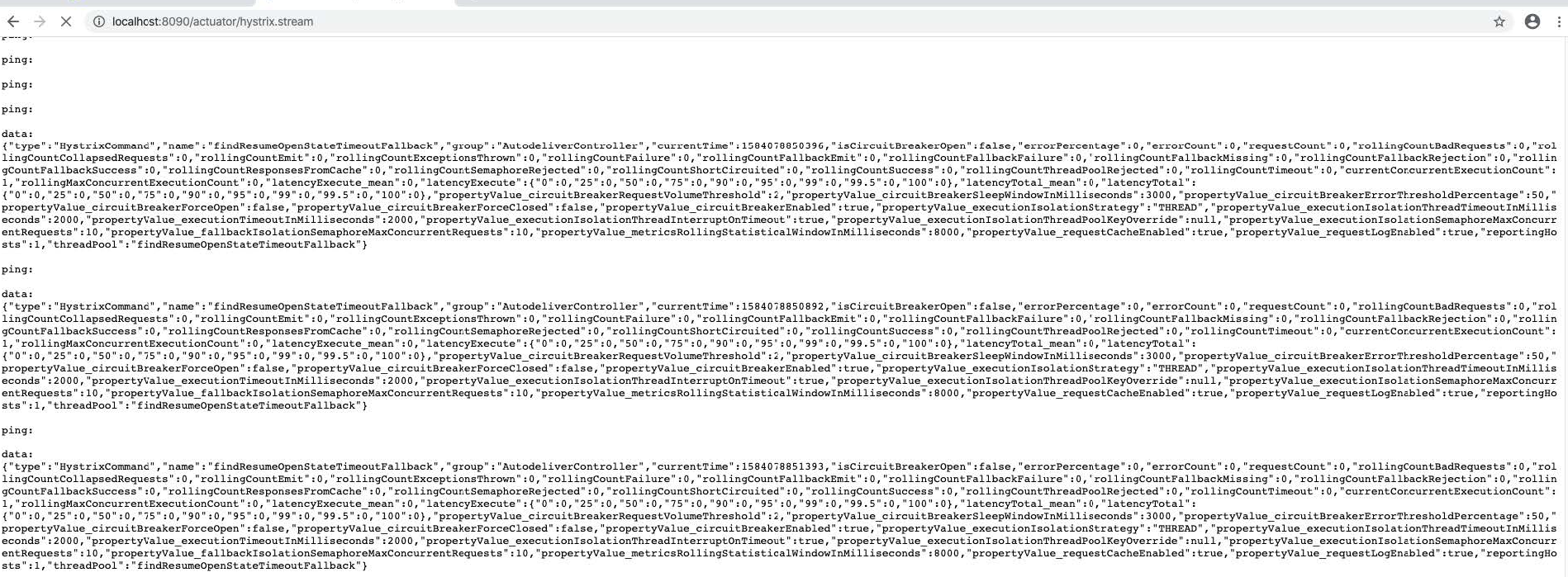

}被监控微服务发布之后，可以直接访问监控servlet，但是得到的数据并不直观，后期可以结合仪表盘更友好的展示

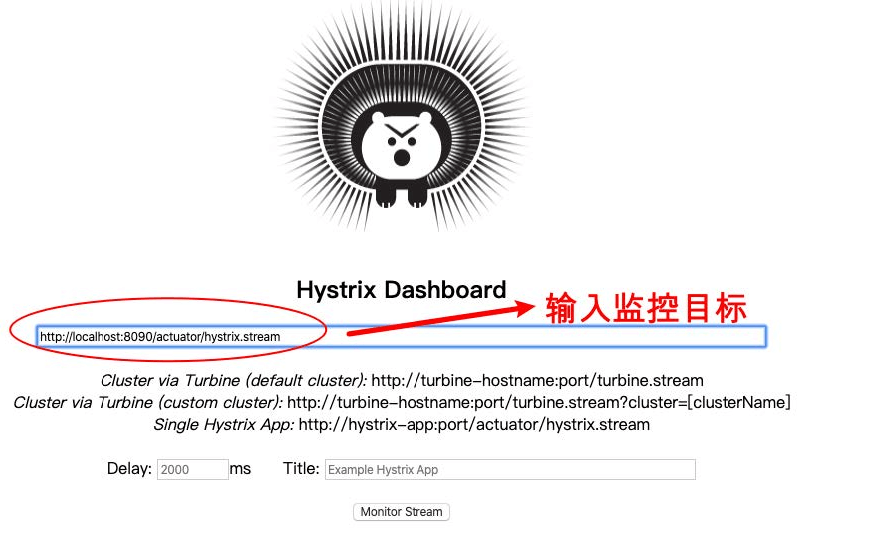

5）访问测试http://localhost:9000/hystrix
输入监控的微服务端点地址，展示监控的详细数据，比如监控服务消费者http://localhost:8090/actuator/hystrix.stream

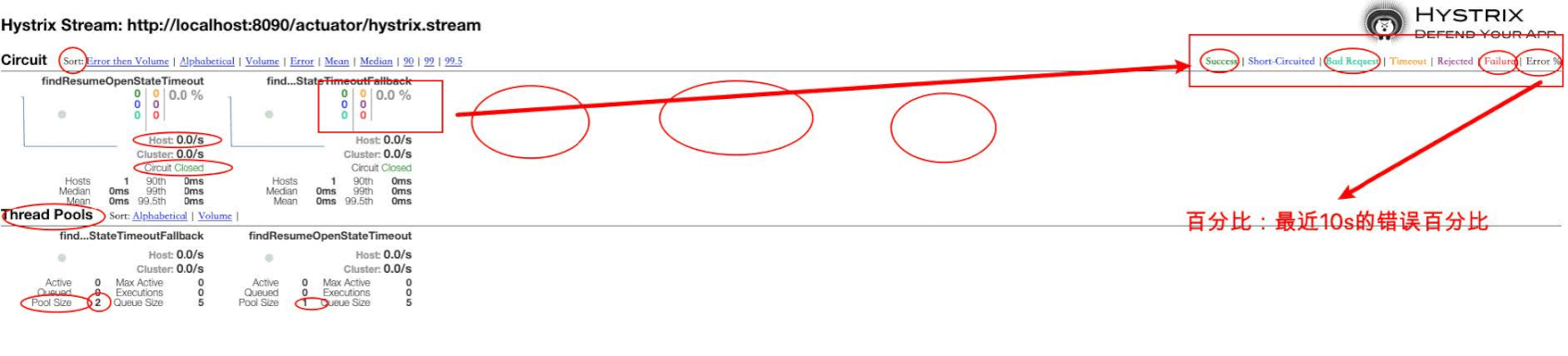

实心圆：
大小：代表请求流量的大小，流量越大球越大颜色：代表请求处理的健康状态，从绿色到红色递减，绿色代表健康，红色就代表很不健康
曲线波动图：记录了2分钟内该方法上流量的变化波动图，判断流量上升或者下降的趋势
