引言
Baseline是文字绘制时所参照的基准线，只有先确定了Baseline的位置，我们才能准确的将文字绘制在我们想要的位置上。Baseline的概念在我们使用TextView等系统控件直接设置文字内容时是用不到的，但是如果我们想要在Canvas画布上面绘制文字时，Baseline的概念就必不可少了。

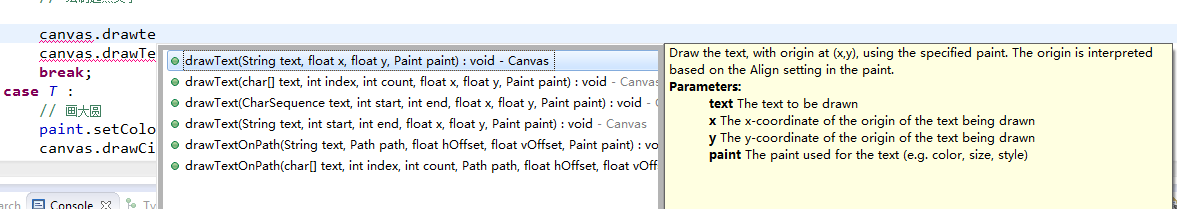

我们先了解一下Android中Canvas画布绘制文字的方法，如下图：
参数示意：
- text，文字内容
- x，文字从画布上开始绘制的x坐标（Canvas是一个原点在左上角的平面坐标系）
- y，Baseline所在的y坐标，不少人已开始以为y是绘制文字区域的底部坐标，其实是不正确的，这是两个概念
- paint，画笔，设置的文字的大小颜色等属性
- 了解了文字绘制的方法，我们现在就了解一下这个参数y（Baseline）的计算方法。
Baseline的概念

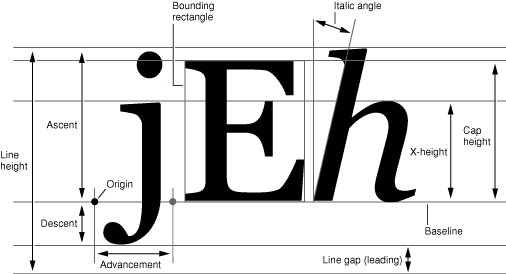

我们先看一行文字各区域的分布示意图
从上图来看，Baseline不难理解，它就是E和h的下边界线。我们还可以得出一个结论，文字的高度=Descent Ascent。

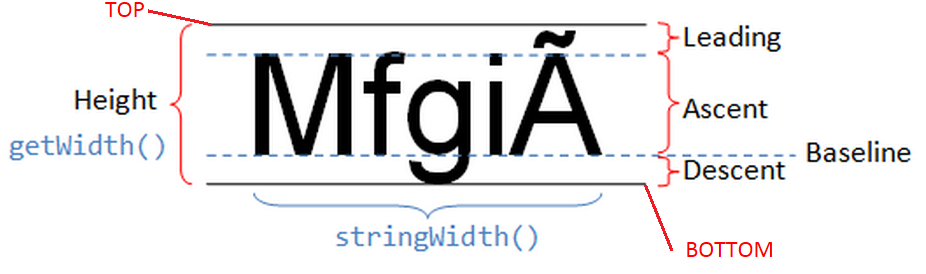

然而，上面这个公式并不完全准确，我们再看一个图：
我们看到，如果文字的上方有一些特殊的符号，比如上图中的~或者是我们汉语拼音中的声调时，文字区域又会多出一部分Leading。
因此，完整的公式应该是
文字的高度=Descent Ascent Leading。
那么，为什么第一幅图中没有说明Leading的存在呢，原因是我们通常在绘制一行英文或者中文时，Leading的高度为0。我们看一个证据图，下图是在绘制英文文字时调试取得的数据。
其中leading=0，所以我们在文字绘制时不需要考虑Leading，图中的数值都是距离Baseline的距离，在Baseline上方为负值，下方为正值。
Baseline位置（y轴坐标）的计算

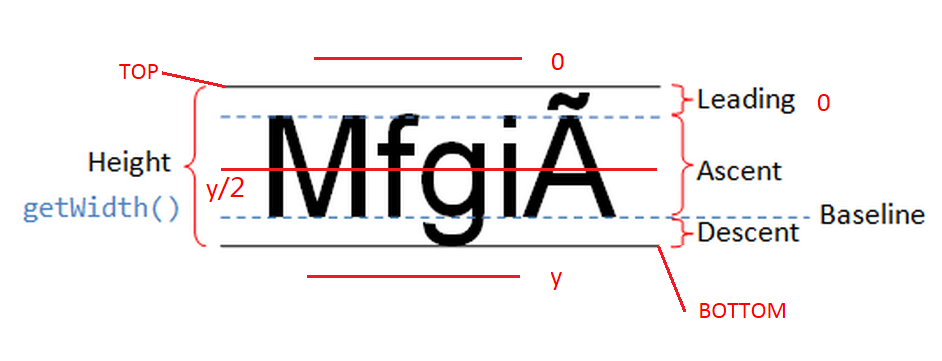

为了方便我们对计算过程进行理解，我画了一幅帮助图，如下：
假设我们是在画布Canvas的顶部绘制一行文字，规定一行文字的高度是y，文字区域的高度是Height（TOP和BOTTOM之间，TOP到0和BOTTOM到y的距离相等，这样文字才看起来是居中）。因此，0到y和TOP到BOTTOM的中线是重合的，y轴坐标都是y/2。
我们要绘制一行文字时，设计必然会告诉我们0到y的距离，所以中线的位置也是固定的y/2，那么我们设置了Paint的文字大小后，Ascent和Descent又能直接得到，就可以算出中线到基线的距离，公式如下：
基线到中线的距离=(Descent Ascent)/2-Descent
注意，实际获取到的Ascent是负数。公式推导过程如下：
中线到BOTTOM的距离是(Descent Ascent)/2，这个距离又等于Descent 中线到基线的距离，即(Descent Ascent)/2=基线到中线的距离 Descent。
有了基线到中线的距离，我们只要知道任何一行文字中线的位置，就可以马上得到基线的位置，从而得到Canvas的drawText方法中参数y的值。
附
Android获取中线到基线距离的代码，Paint需要设置文字大小textsize。
/**
* 计算绘制文字时的基线到中轴线的距离
*
* @param p
* @param centerY
* @return 基线和centerY的距离
*/
public static float getBaseline(Paint p) {
FontMetrics fontMetrics = p.getFontMetrics();
return (fontMetrics.descent - fontMetrics.ascent) / 2 -fontMetrics.descent;
}
总结
