图表类的项目操作一般常见于管理平台系统，移动端项目中并不是特别常见，不常见不代表没有，在一些商城类应用中，商家需要看到商品的销量分析，盈利分析等，就需要用到图标，比较常用的图标库，像百度的ECHARTS，蚂蚁金服的AntV都是不错的图标库，感兴趣的读者可以直接到他们的官网阅读相关的资料，笔者这里不做优劣说明，主要针对vue-echarts的一些图表方案进行讲解。
vue-echarts是基于echarts封装实现的一个组件库，直接按照正常的组件引用方式，安装引用即可，具体的安装和引用读者可以直接阅读vue-echarts技术文档。
在使用过程中，有开发人员可能会碰到这种问题，命名将bar或者line引入进来了，但是图标上还是有有部分内容没有显示出来，造成这种现象的原因，是因为你没有将对应的组件引入，详情可参考vue-echarts demo内容，下面给出简单引用示例：
import ECharts from "vue-echarts"; import "echarts/lib/chart/bar"; import "echarts/lib/chart/line"; import "echarts/lib/chart/pie"; import "echarts/lib/component/tooltip"; import "echarts/lib/component/legend"; import "echarts/lib/component/markPoint"; import "echarts/lib/component/markLine"; import "echarts/lib/component/graphic";
这篇文章主要针对以下示例中的内容进行问题讲解，如果你碰到的问题不在以下图表内，没兴趣就不要浪费时间往下看了：

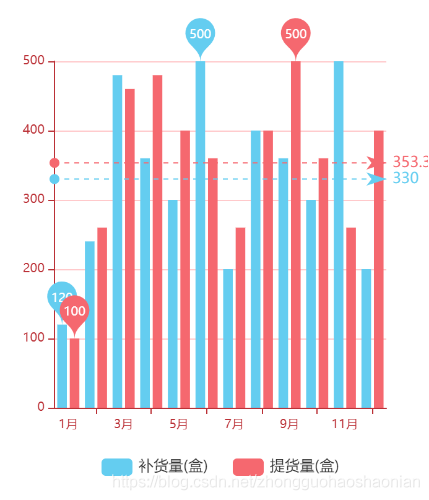

1.图表主题颜色的修改
echarts中有三种常见主题类型: default, light, dark，读者没有太大的颜色要求的话，可以直接修改theme。
示例如下：
<v-chart :options="barOptions" autoresize theme="light"></v-chart>
柱状图颜色的修改可以在options参数中直接添加color数组，如下示例：
options:{
...
color: ["#64CDF0", "#F5686F"],
...
}另外可参考官方示例，直接添加theme.json文件。
2.XY轴体颜色和文本颜色修改
x轴的样式修改可以在xAxis配置参数中进行设置，y轴在yAxis中进行配置，可以修改轴线的颜色，文本的颜色大小，图标内分割线的颜色等，详细的参数设置可以参考配置文档，下面给出示例：
options: {
...
xAxis: [
{
type: "category",
data: ["1月","2月","3月","4月","5月","6月","7月","8月","9月","10月","11月","12月"],
// 修改文本的颜色
axisLabel: {
color: "#BB3137",
fontSize: 10
},
// 修改轴线的颜色
axisLine: {
lineStyle: {
color: "#BB3137"
}
}
}
],
yAxis: [
{
type: "value",
axisLabel: {
color: "#BB3137",
fontSize: 10
},
// 修改y轴横向分割线的颜色
splitLine: {
lineStyle: {
color: ["#FFC9CB"]
}
},
axisLine: {
lineStyle: {
color: "#BB3137"
}
}
}
],
...
}

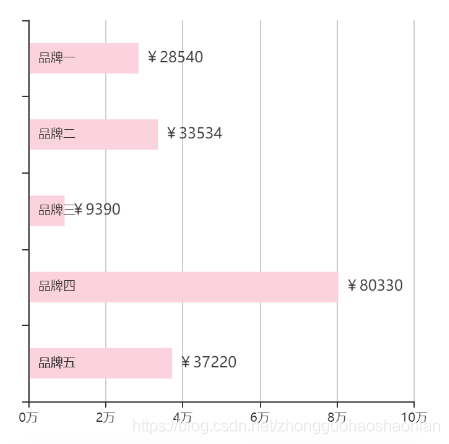

3.横向柱状图的显示
在配置xAxis和yAxis的时候，第一个参数就是type，这个参数用于说明该轴的类型，当x的type为value，y的type为category的时候，柱状图就会显示成横向柱状图。
4.过滤xy轴文本内容
上图二中，如果没有做任何处理，x轴会显示20000,40000…这种类型，这样显示内容较长，不太友好，那么怎么改成上述那种显示呢？
xy轴文本的配置项中，都有formatter这一配置项，直接在这里进行修改就可以，示例如下：
xAxis: [
{
type: "value",
axisLabel: {
fontSize: 10,
formatter: function(value, index) {
return parseInt(value / 10000) "万";
}
}
}
],
5.Y轴文本显示在轴线内
刻度标签默认是显示在刻度线左侧，如果想要显示在右侧，需要将inside设置为true即可，当进行此设置后，刻度标签可能会被柱状图覆盖掉，这时候，还需要设置zlevel，示例如下：
inverse: true,
axisLabel: {
fontSize: 10,
inside: true,
interval: 0
},
zlevel: 1
inverse是用来显示是否翻转刻度线上的内容，即默认从上往下是321显示，如果你不想这样显示，将inverse设为true，就会按照123方式显示。
6.在柱状条头部添加标签内容
在series中添加label标签即可，可以在此标签内进行文本内容的颜色，位置，内容等的设置，如下示例：
series: [
{
name: "直接访问",
type: "bar",
barWidth: "40%",
label: {
show: true,
position: "right",
color: "#3D383A",
formatter: "￥{c}"
},
data: [28540, 33534, 9390, 80330, 37220]
}
]
7.自定义图例修改
如上图所示，我想要自定义设置图例中的文本内容，让图例文本可以换行显示，并且大小颜色可以任意设置，这该如何设置呢？
虽然样式显示并不复杂，但是想在echarts中实现，却是有些麻烦，formatter支持函数自定义修改，我们可以通过此方法来进行设置，将想要显示的内容数据设置成全局变量，然后在此方法中进行操作修改，所有的设置均在legend参数中进行配置。
默认的图例是个方形，如果想要改成圆形，可以将icon设置成circle，即可将图例设置成原型，大小可以通过itemWidth和itemHeight来设置。
示例如下：
legend: {
icon: "circle", // 将图例设置成原型
bottom: 0,
left: "center",
itemWidth: 10,
itemHeight: 10,
// itemGap: 10,
formatter: name => {
let data = pieData; // 全局变量
let value = "";
let price = "";
for (let i = 0; i < data.length; i ) {
if (data[i].name == name) {
value = data[i].value;
price = data[i].price;
}
}
let arr = [
"{a|" name " " value "%}",
"{b|￥" price "}"
];
return arr.join("\n");
},
textStyle: {
rich: {
a: {
fontSize: 12,
width: 100,
align: "left"
},
b: {
width: 100,
fontSize: 14,
align: "left",
lineHeight: 20,
padding: [0, 0, 5, 0]
}
}
},
data: ["一季度", "二季度", "三季度", "四季度"]
},
var pieData = [
{ value: 28, name: "一季度", price: 108626.0 },
{ value: 24, name: "二季度", price: 93108.0 },
{ value: 19, name: "三季度", price: 73710.0 },
{ value: 29, name: "四季度", price: 112506.0 }
];

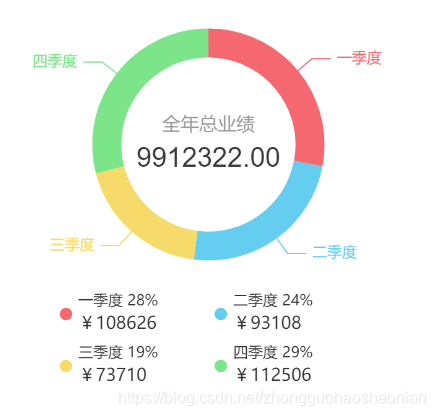

8.环比图中间显示内容
官方示例中并没有给出环比图中间显示自定义图文的内示例，有个示例是，点击圆环内容，中间显示点击区域对应的内容名称，这个太过简单，并不能满足自定义中间区域图文的要求，想要实现这种要求，就需要用到graphic，在使用时需要单独引用出来，否则会报错，这是一个原生图形元素组件支持image，text，circle等元素。
使用示例如下：
options: {
...
graphic: {
type: "group",
top: "middle",
left: "center",
height: 80,
children: [
{
type: "text",
left: "center",
top: "30%",
style: {
text: "全年总业绩",
textAlign: "center",
textVerticaAlign: "middle",
fill: "#999",
font: "15px 'Helvetica',sans-serif"
}
},
{
type: "text",
top: "60%",
left: "center",
position: [0, 10],
style: {
text: "9912322.00",
textAlign: "center",
textVerticaAlign: "middle",
fill: "#3d383a",
font: "22px 'Helvetica',sans-serif"
}
}
]
},
...
}
vue-echarts的图标的使用和echarts并没有太大的区别，官方文档中的说明配置项比较多，重点是能够理解那些配置项，基本就可以满足大部分要求。
