前言

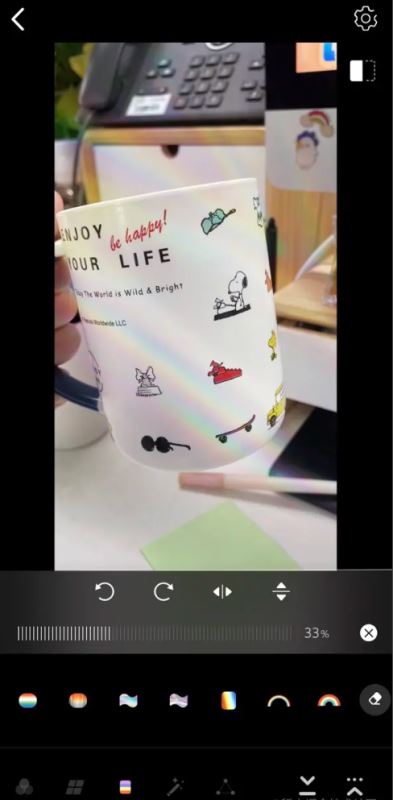

在一款图片处理软件colorow中发现彩虹效果滤镜感觉蛮有意思。
在OpenGL Shader系列更新到现在尝试通过之前积累的知识点来自行实现效果。
回顾
之前使用过内置函数smoothstep可实现数值过渡效果。如下代码所示实现在坐标0.5分割黑色和白色分界。
void main() {
vec2 uv = gl_FragCoord.xy / iResolution.xy;
vec3 color = vec3(0.);
float glow = smoothstep(0.5001,0.5002,uv.x);
gl_FragColor = vec4(color,1.);
}可知函数smoothstep能用于做分割效果。

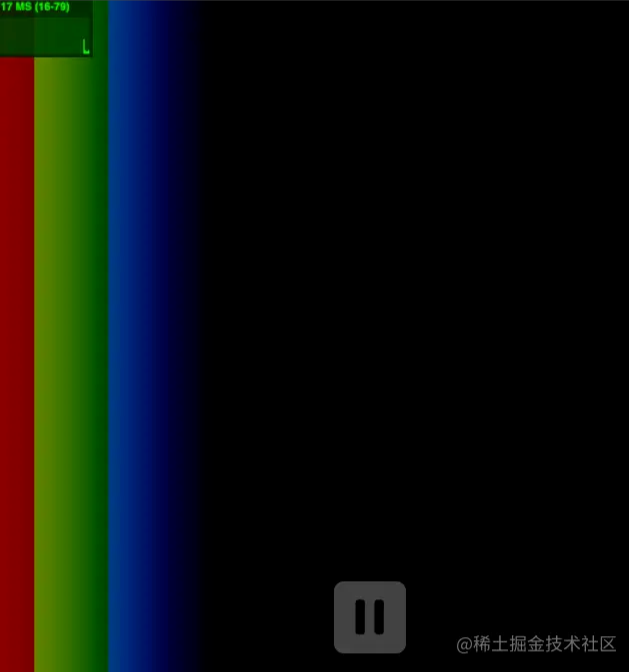

分别在0.,0.2、0.05,0.25、0.15,0.3实现rgb色值效果，如下代码使用if-else来判断坐标。
void main() {
vec2 uv = gl_FragCoord.xy / iResolution.xy;
vec3 color = vec3(0.);
float glow1 = 1. - smoothstep(0.,0.2,uv.x);
float glow2 = uv.x > 0.05 ? 1. - smoothstep(0.05,0.25,uv.x) : 0.;
float glow3 = uv.x > 0.15 ? 1. - smoothstep(0.15,0.3,uv.x) : 0.0;
color = vec3(glow1,0.,0.) vec3(0.,glow2,0.) vec3(0.,0.,glow3);
gl_FragColor = vec4(color * 0.5,1.);
}

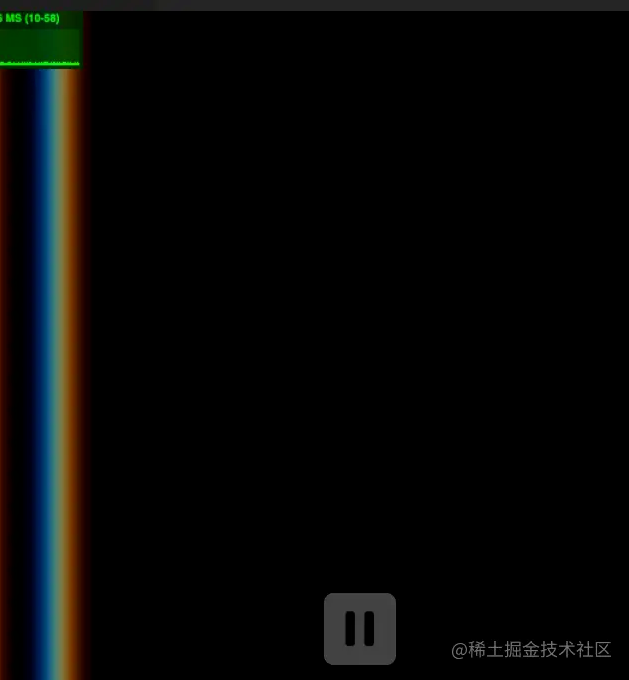

由于uv.x值是线性的所以呈现结果上来看并不自然。可以通过使用采用sin或是cos来增强过渡效果。
float glow1 = uv.x < 0.15 ? 1. - smoothstep(0.,1.,abs(sin(uv.x * 30.))) : 0.; uv.x = 0.01; float glow2 = uv.x < 0.15 ? 1. - smoothstep(0.,1.,abs(sin(uv.x * 30.))) : 0.; uv.x = 0.01; float glow3 = uv.x < 0.15 ? 1. - smoothstep(0.,1.,abs(sin(uv.x * 30.))) : 0.;
效果实现
增加条纹

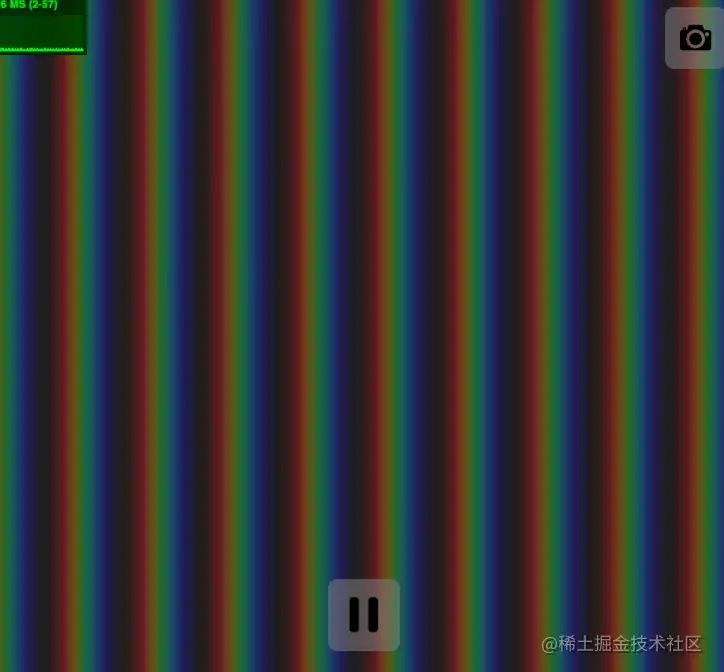

以上大致上实现了RGB彩条效果，若希望实现栅栏效果则需要将坐标平均分割出一段段。这里将再次使用sin或是cos配合abs只取正数，实现均匀分布的[0,1]取值范围，让取值为1或是0作为分割点即可。因为uv.x取值是[0,1]分割需要多段则需要将范围扩大将uv.x取值变更为[0,30]即可。
// 色值大小计算
float v(in vec2 uv, float d, float o){
return 1.0-smoothstep(0.0,1.,abs(sin(uv.x * 30.)));
}
vec4 b(vec2 uv, float o) {
// 坐标
float d = uv.x;
return vec4(v(uv, d, o), 0.0, 0.0, 0.1) // 红色
vec4( 0.0,v(uv vec2(0.4,0.), d, o), 0.0, 0.1) // 绿色
vec4( 0.0,0.,v(uv vec2(0.8,0.), d, o), 0.1); // 蓝色
}
void main() {
float iTime = 1.;
vec2 uv = gl_FragCoord.xy /iResolution.x;
gl_FragColor = b(uv, iTime)*0.2; // 降低亮度
}
角度变化

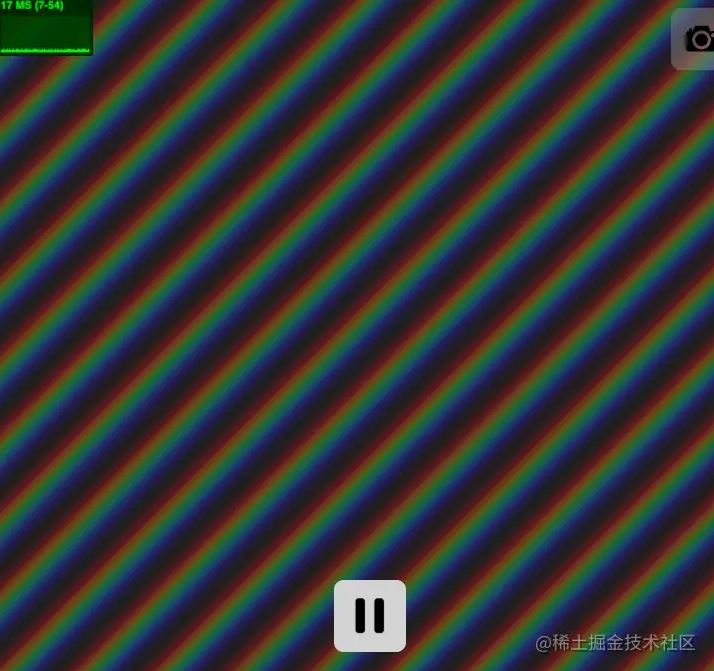

之前在简单转场效果中有介绍过对角线实现方法，这里对角线条纹实现采用distance内置函数，distance(x,y)等同于length(x-y)。 在这里使用smoothstep(0.0,1.,abs(sin(distance(uv.x ,uv.y)* 30.))),当x=y时v返回值为1表示最大，因此实现对角线效果。这里可以通过修改uv.y百分比来调节角度。
float v(in vec2 uv, float d, float o){
return 1.0-smoothstep(0.0,1.,abs(sin(distance(uv.x ,uv.y)* 30.)));
}
拓展
此外增加sin运用还能实现彩虹扭曲效果。

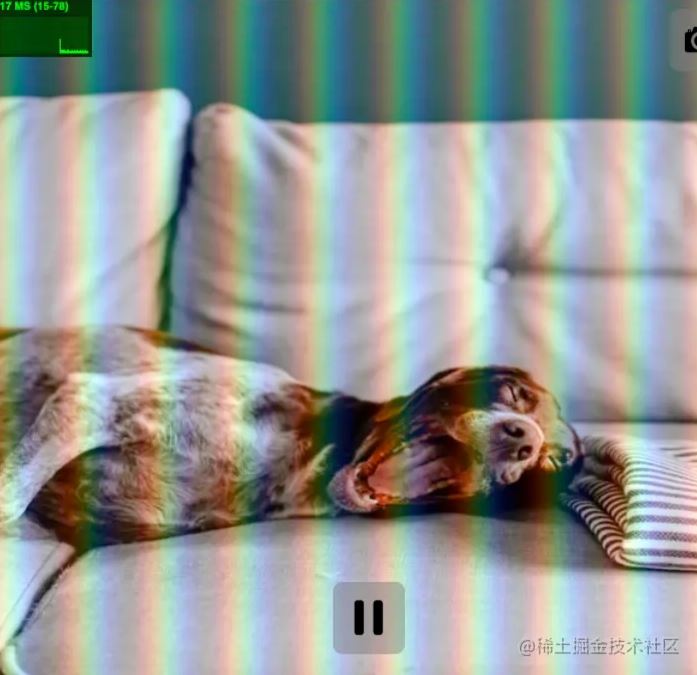

水平

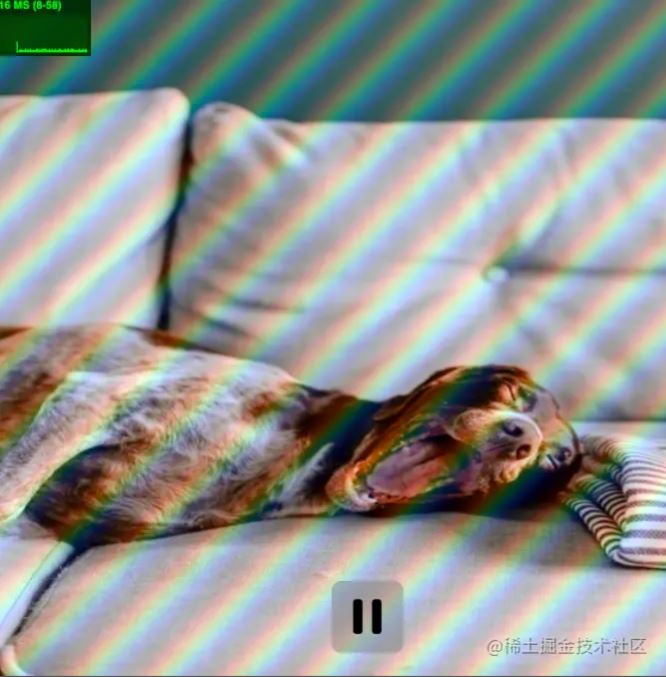

对角线
扭曲
