背景
西瓜在feed、详情页、个人主页有一块功能区，包括了点赞、收藏、关注等功能。这些功能长久以来都是孤立的：多个场景下点赞、收藏、关注等状态或数量不一致。在以往的业务迭代中，都是业务A有了需求，就加个点赞的请求，把自己业务模块的UI更新下就完事了，业务B也自己搞一下。当西瓜开始从切面发力互动业务的时候，这些问题就凸显出来了。线上出现了很多在页面A点赞/收藏完一个视频到页面B点赞/收藏状态或者点赞/收藏数不对的case。
例如：
问题拆解
在分析这块业务时，梳理出几种问题：
- 业务上场景太分散，体现到代码上就是在activity、scene、viewholder、自定义view等各种个样的容器，多个业务模块、多个端（web、flutter）上都有很相似的操作，代码跨度很大。
- 存量的代码中有些场景是处理过同步问题的，但是处理的又不彻底，方案也不一样，比如有的情况用了全局注册callback，来通知所有对结果敏感的场景；有的情况用了Eventbus；有的情况是更新内存，但是却只是个别几个模块通用。
- 一部分问题是原来的业务逻辑，比如，使用更新后的内存变量在多个页面或者模块传递引用，由于层次比较深引用值被中间的流程篡改。
- 一部分问题是服务端数据逻辑问题。
其中3、4点问题更像是逻辑bug。

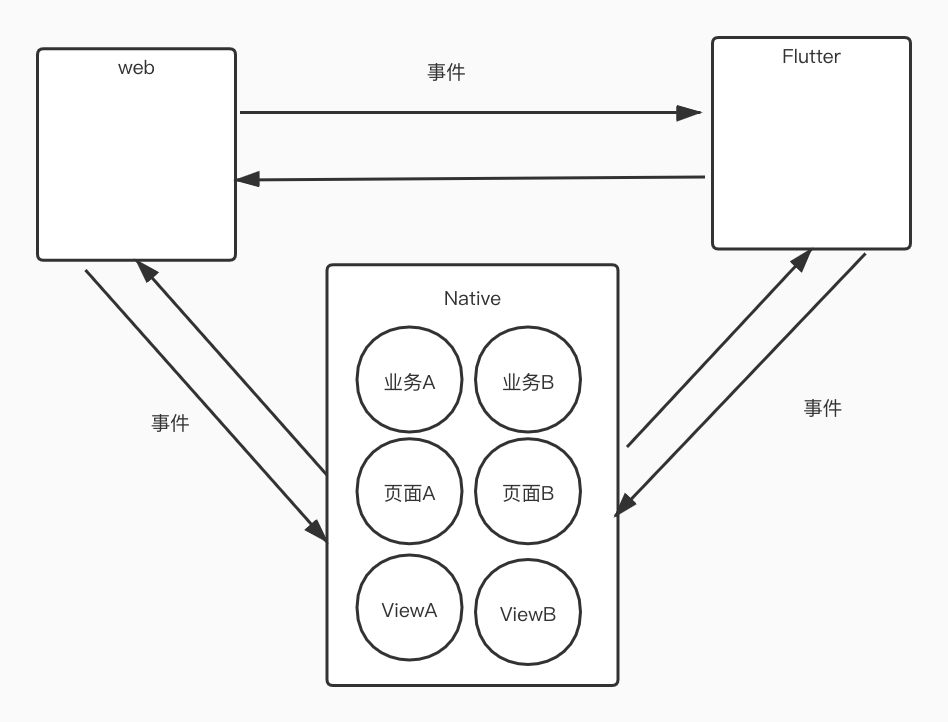

多个端的数据同步可以通过跨端事件，每个端收到事件后更新自己就行。所以最复杂最难搞的问题就是端内多场景下的数据状态同步问题。
端内问题聚焦在几个case：
- case1:普通页面，如Activity or Fragment上的状态同步；
- case2:feed卡片的状态同步；
- case3:feed卡片内多个复杂层级之间的状态同步；
- case4:以上的组合。
目标
- 数据状态同步，是要保证两个一致性：数据一致性、UI一致性；
- 方案要使用简单，理解简单；
- 尽可能减少性能开销。
方案调研
EventBus

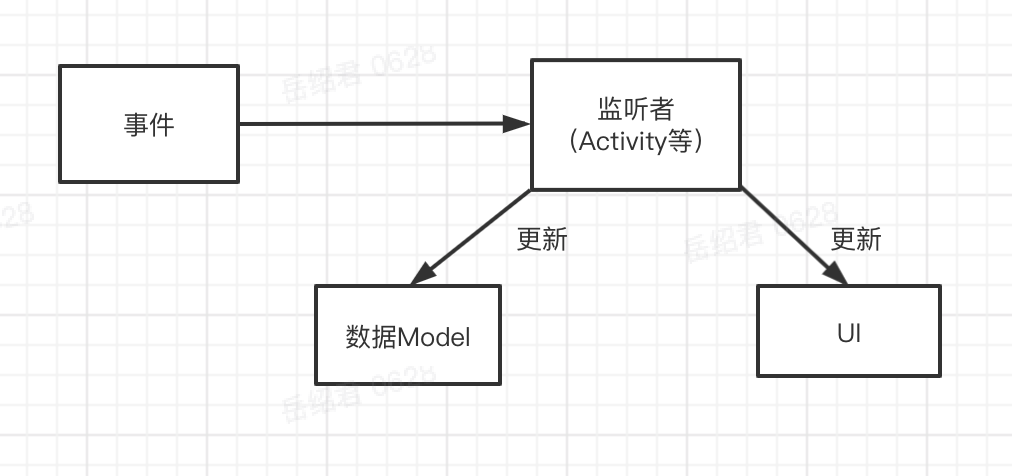

这个方案的本质是：监听者收到事件->更新UI/更新数据Model
- 对于case1:如果是A页面发起，B页面被动接收，只需要在B页面接收事件，更新B页面的Model对象 UI即可。但是在收到事件之后，一定要把当前页面的model对象更新，不然会有不一致的问题。
- 对于case2：
- eventbus注册在ViewHolder 上：由于ViewHolder的复用，ViewHolder的数量是少于“ListData”的，那么意味着，只在ViewHolder上监听，会出现那些没有和ViewHolder 建立联系的数据无法被更新到。如果使用黏性事件，该事件会一直在内存中，粘性事件的膨胀不可控，很可能会造成严重的内存问题。
- eventbus注册在Activity or 其它页面上，收到事件后，遍历数据列表，更新，然后通过RecyclerView的onDataItemChanged方法局部更新。但是在很多场景，比如西瓜feed，feed框架之下的view层次非常深。很多时候Rd只关注某类卡片下的某个UI组件，Feed框架和顶层页面容器离的很远，修改成本高，容易出错，对feed框架或者顶层容器的侵入比较大。另外，onDataItemChanged的局部更新是ViewHolder 对应的itemView的，这个维度比较大，并不能刷新单独的一个点赞按钮。
基于k-v的监听、通知
以对象id为key，某个属性值如点赞数为value。事件发生时，将修改值写入k-v列表，监听者全部监听这个变化。当新进入一个场景时，查询k-v列表作为最新值。这个方案和Eventbus粘性事件很像。
- k-v 粒度太细，一直在内存中，非常容易膨胀，没有合适的释放时机，导致内存浪费；一旦移除，就可能概率的数据同步失效。
- k-v列表内的状态要使用者在合适的时机同步到业务层数据Model。
全局共享数据Model实例
同一个数据Model对象，比如一个卡片Model，每次更新都是全局可见的。但是很明显，
- 对数据Model的要求很高。一个业务层数据Model类型，要全局统一，比如，一个视频卡片业务层的类型是“ModelA”，那么全局场景不能有“ModelB”表示卡片。在很多场景下，业务层会对原始数据Model进行包装适配；
- 内存占用很大；可能要缓存很多个列表。
基于注解的对象映射方案VM-Mapping
特点
- 以命名空间 指定字段值 为key，匹配相同注解名的字段的映射，打平了Model类型的不同、层级嵌套的约束；
- 直接更新结果到数据model（如article），与数据model视角的同步；
- 打平了多个页面、复杂view层级嵌套的差异；
- 自动处理更新，使用者仅需要关心怎么更新UI，不需要考虑数据Model的一致性；
- 任意场景的支持。
思考
- 数据状态同步，到底同步的是什么？
- 上述的方案中大致有几个角色：事件、监听者、数据Model、UI。到底谁应该是主导者？
- 基于事件的方案都需要把状态同步给数据Model，能简化吗？
这个过程中有四个角色，三个操作。
突破View层级的限制

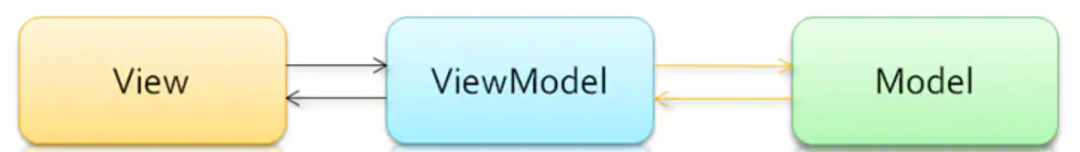

从MVVM说起。
MVVM是一种软件设计典范，用一种业务逻辑、数据、界面显示分离的方法组织代码。
MVVM本质上是一种数据驱动UI的理念。从这个理念看，数据状态同步，同步的是数据Model，UI的变更是由数据的变更引起的，真正关注的点应该在数据本身上。

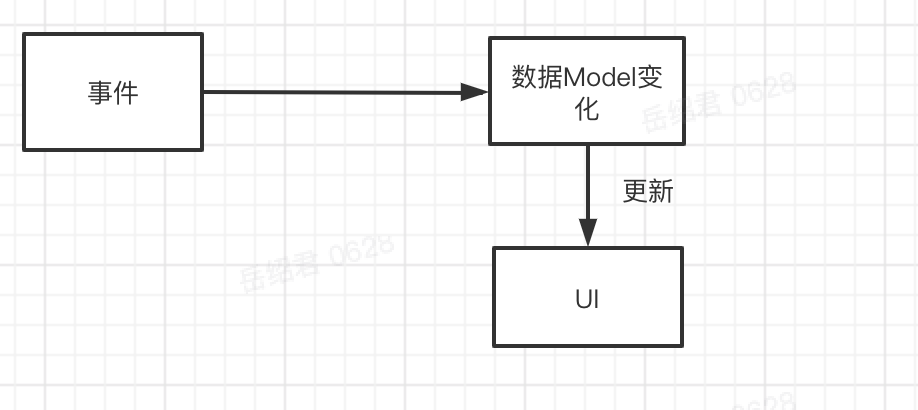

这样，就不再需要额外一个接受事件的“容器”，来控制数据和UI了。到现在，只有三个角色，两个操作了。
再回过头看，为什么跨页面、跨多View层级很难找到一个通用方案，是因为总在找一个“容器”来承载事件的接受，然后再做双份（数据和View）的同步。而且这个“容器”通常本身就是一个页面，或者其它不同层级上的view，本身就存在很多样化，为这种多样化适配，就会让事情变得复杂。
假如不再找额外的“容器”，直接把监听绑定在数据上，那么View层级的限制也就不存在了。因为不管在什么场景，什么层级，真正的逻辑中心都是数据，View也是通过数据渲染出来的，View不关心自己在什么层级，只关心数据的变化。
突破类型的限制
这里有几个类型的限制：
- 数据Model的类型是否只能一成不变，假如网络请求的原始数据是A类型，在场景1直接用了A类型，在场景2为了适配UI对A做了包装：
虽然类型不同，但是对A、B来说，都是要更新diggStatus的；
- 在Android，数据Model的类型是强类型，是从网络由二进制流反序列化出来的，那么同一个二进流，既可以反序列化成A类型，又可以反序列化成B类型，只要满足反序列化规则就行。但是事实上，他们的业务本质还是一个东西。
- 事件本身也是一个数据，只是它是用户操作发起的，表象看和数据Model无关，但是一个事件既然能更新某个数据Model，那他们一定存在着对应关系。
这个问题的本质是，类型约束是语言特性，但是和业务属性无关，只要他们能确认是一个业务含义，不管他们怎么换“马甲”，他们总是能匹配上的。
这样就演变成了：
- 怎么确定两个类型是一个业务含义；
- 怎么确定属性的对应关系（字段匹配）。
第一个好说，主要能有唯一的业务标识，就能确定是一个业务含义；怎么确定属性的对应关系呢？
现有的技术体系里就有可以借鉴的思想：数据库的使用。像jetpack 的Room组件：
可以看到，我们只要要在应用层这么定义一个数据Model叫User，为它加上注解，就可以把数据库中的字段和我们的数据对应上。那么方案呼之欲出，注解是可以完成属性匹配的。

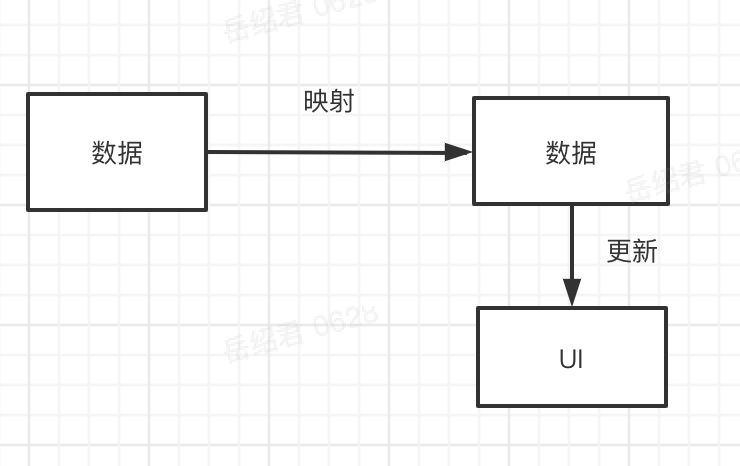

于是乎整个流程就简化成了：
这个流程可以看到，只剩下了两个角色，和两个操作了。
所谓数据更新UI，就是View-Model；数据映射数据，就是Data-Mapping，于是这个方案的名称就是VM-Mapping。
详细设计
需要对上述抽象流程做实现。
映射
前面说到，映射关系由注解维护，一个有三个注解：
- Mappable注解 ：
标注在class上，用来识别这个类是不是可以被处理。
其中mappingSpace是命名空间，表示是“一类”数据，可以和数据库表名对比理解，mappingSpace就是tableName。
- PrimaryKey注解：
标记在字段上，被标记的字段作为Model对象的唯一标识。
mappingSpace PrimaryKey的值，就是在映射关系中的唯一业务标识。
- MappableKey注解：
标注在字段上，需要被映射对应的字段

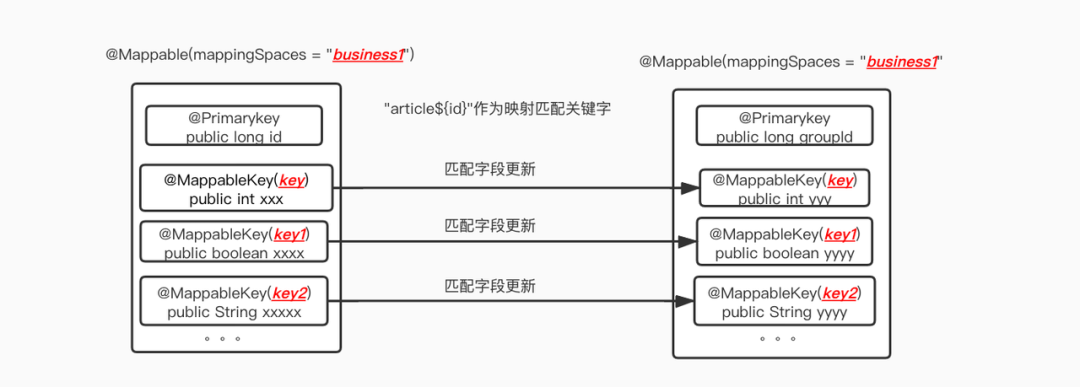

映射关系说明：
数据驱动UI
Android里有很多类似理念的东西，比如LiveData，就是数据更新通知到UI上。本质上数据驱动UI，就是在数据Data<->UI 之间建一个“桥梁”。
这个不过LiveData并不适合用在这里，理由是：
- LiveData绑定的生命周期是LifecycleOwner，也就是Activity、Fragment维度，明显我们的场景维度更细；
- 直接observeForever也可以，但是由于View层级的多样，调用方通常需要合适的时机移除；
- LiveData 强引用了数据Data，这个“桥梁”本身对数据Data的生命周期造成了影响。

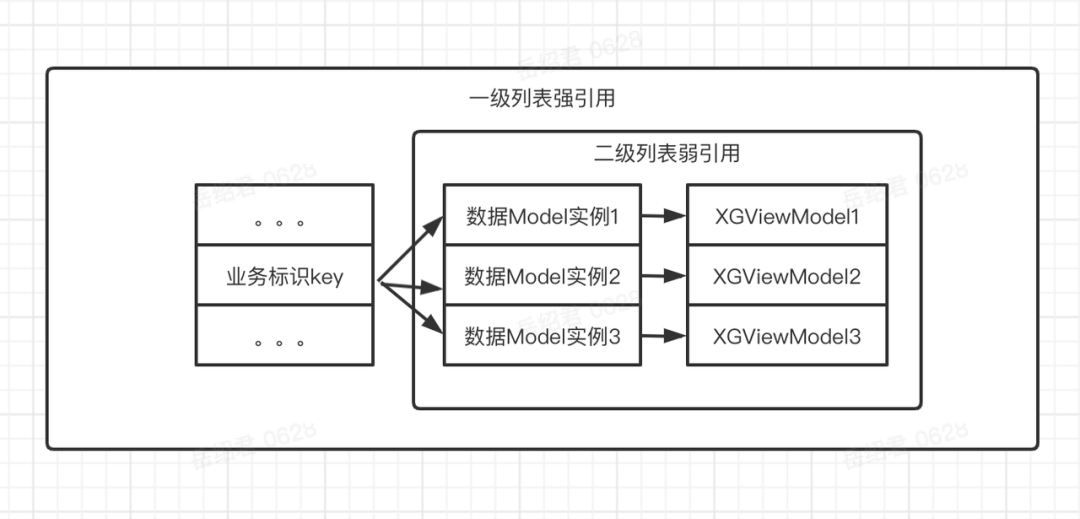

VM-Mapping做了个简单方案。用了两级HashMap，一级HashMap使用业务唯一标识（mappingSpace PrimaryKey的值）为KEY，二级使用WeakHashMap，以数据Model实例为KEY，XGViewModel为VALUE。维护数据Data 和 UI回调之间的关系：
XGViewModel维护了通知给UI的弱引用回调合集。一个数据Model实例对应了一个XGViewModel。
当映射发生时，会通过业务标识Key，查找所有还没有被回收的数据Model实例，然后通过对应的XGViewModel通知UI自己的变更。

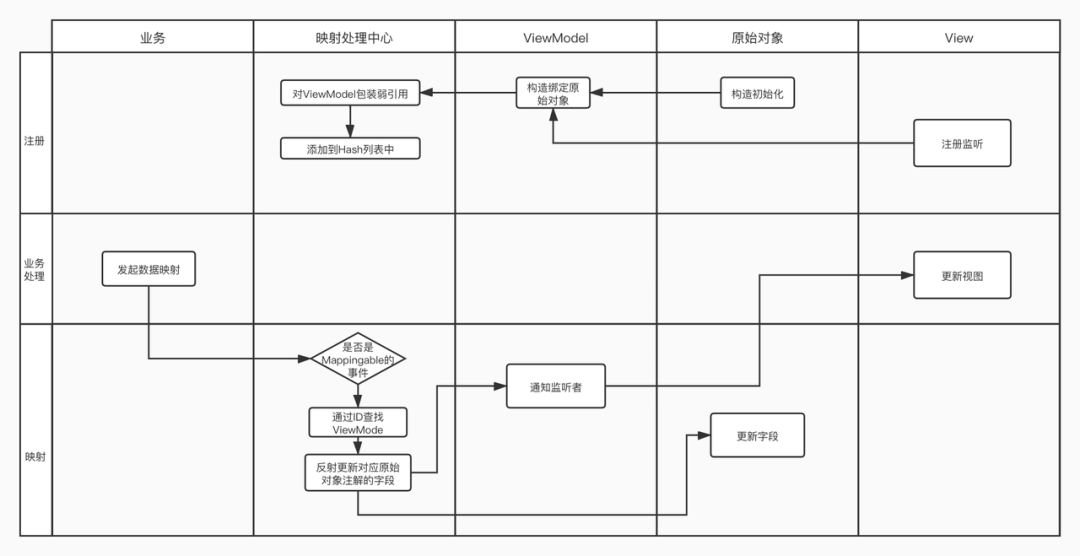

总体流程
在这个流程中，业务使用只需要关心发起映射数据和更新视图。
因为存在列表，那么会有一个列表的维护者，就是所谓的映射中心。映射中心有两个核心能力：
- 收集需要被更新的数据Model列表；
- 查找匹配。
其它细节
- 因为使用了反射，为了减少性能损耗，会对收集的数据Model类型做class和相关字段的缓存。
- 列表存在膨胀现象，二级弱引用列表的key是数据Model实例本身，当它被虚拟机回收的时候，会把一级列表中的该项移除，当一级列表某个key下没有内容时，也会把该key移除。
- 移除的时机在每次添加数据Model到列表；
- 移除的条件是一级列表长度达到阈值。
但是注意，这个移除并不会影响VM-Mapping的能力，因为VM-Mapping关注的是数据本身，当数据被回收的时候，不会有任何场景会用到这个数据，自然也不用关心是不是需要通知到它。
- 为了避免影响主线程，和多线程竞争列表的问题，映射中心操作都在单子线程中处理。
方案对比
| 方案 | 优势 | 劣势 |
|---|---|---|
| Eventbus | 理解成本低 | 事件、UI、数据Model三个角色都要保持一致，适配各种场景的成本高，不通用。 |
| 全局共享数据Model实例 | 使用简单 | 条件苛刻；占用内存，膨胀不可控制。 |
| 基于k-v的监听、通知 | 各场景通用 | 粒度太细导致内存不可控制，移除策略会导致同步失效。事件需要手动同步数据Model。 |
| VM-Mapping | 使用简单，不需要手动同步回数据Model，在所有场景下通用。 | 用到了反射，有一部分性能损耗。 |
方案收益
西瓜在之前遗留了大量的类似问题，一直没有好的方案解决，要么存在根本性缺陷，要么实施成本高。VM-Mapping支持了在西瓜中视频相关的核心场景快速接入，实现了线上点赞数异常问题清零。
后续计划
- 根据统计，由于使用运行时注解 反射，一个操作的耗时均值在10ms左右。仍然有可以优化的空间。可以考虑使用编译时注解维护数据映射关系。
- 目前订阅数据的变化，维度是数据本身，而不是变化的字段，可以考虑通过kotlin delegate 细化监听维度。
