前语
最近，Android手机上的手机管家更新了新版本，提供了红包闹钟功能，只要有微信红包或者QQ红包，就会自动提醒。恰逢最近又在做UI自动化的工作，使用到UI Automator框架。几行代码，就可以让手机自动完成某些操作，很有意思，今天就来扒一扒这背后的原理。
UI Automator
传统的手工测试，我们需要点击一些控件元素，来查看输出的结果是否符合预期。比如在登录界面，输入正确的用户名和密码，点击登录按钮后，就可以正常登录。
如果这些操作，每一次都需要手工执行的话，是需要大量的人力成本的，比如手机QQ安卓端， 手工用例有上万条。所以就需要大力推广自动化测试。

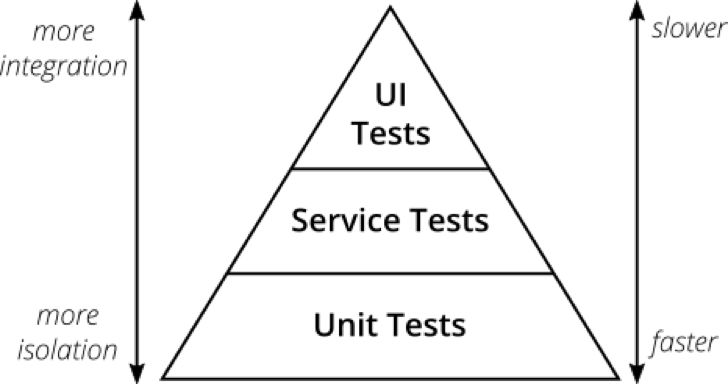

UI自动化作为测试金字塔的最顶层，承担了端到端的需求回归与灰度验证任务，其重要性不言而喻。
UI Automator作为一款Google谷歌推出的，用于UI自动化测试的工具，有着优秀的API与社区文档。也是目前主流的Android自动化测试框架。它提供了一系列用于获取手机上页面控件元素和操作元素的方法，非常方便。
注意：UI Automator测试框架是基于instrumentation的API，运行在Android JunitRunner 之上，同时UI Automator Test只运行在 Android 4.3(API level 18)以上版本。
从一次抢红包说起
想想我们平时抢红包的流程是什么样的呢？
假如你现在正在刷剧，这时候通知栏提醒你微信有红包了，于是你点击通知栏的消息，进入了微信页面，找到了红包，再点击拆红包的按钮，小手一抖，几毛到手。
这么一想，其实这些步骤完全是一个体力活，要是有个机器人能自动抢就好了！
这个机器人的背后就是AccessibilityService，当然它的具体作用我们稍后再讲。
按照我们的现有的逻辑，自动抢红包大致分为以下几个步骤：
- 识别获取通知栏的微信红包的通知事件
- 点击通知栏的消息
- 获取红包的消息
- 点击按钮拆红包
这里面最最重要的两个步骤就是识别，操作。接下来我们侃侃这两步。
怎么识别页面控件元素？

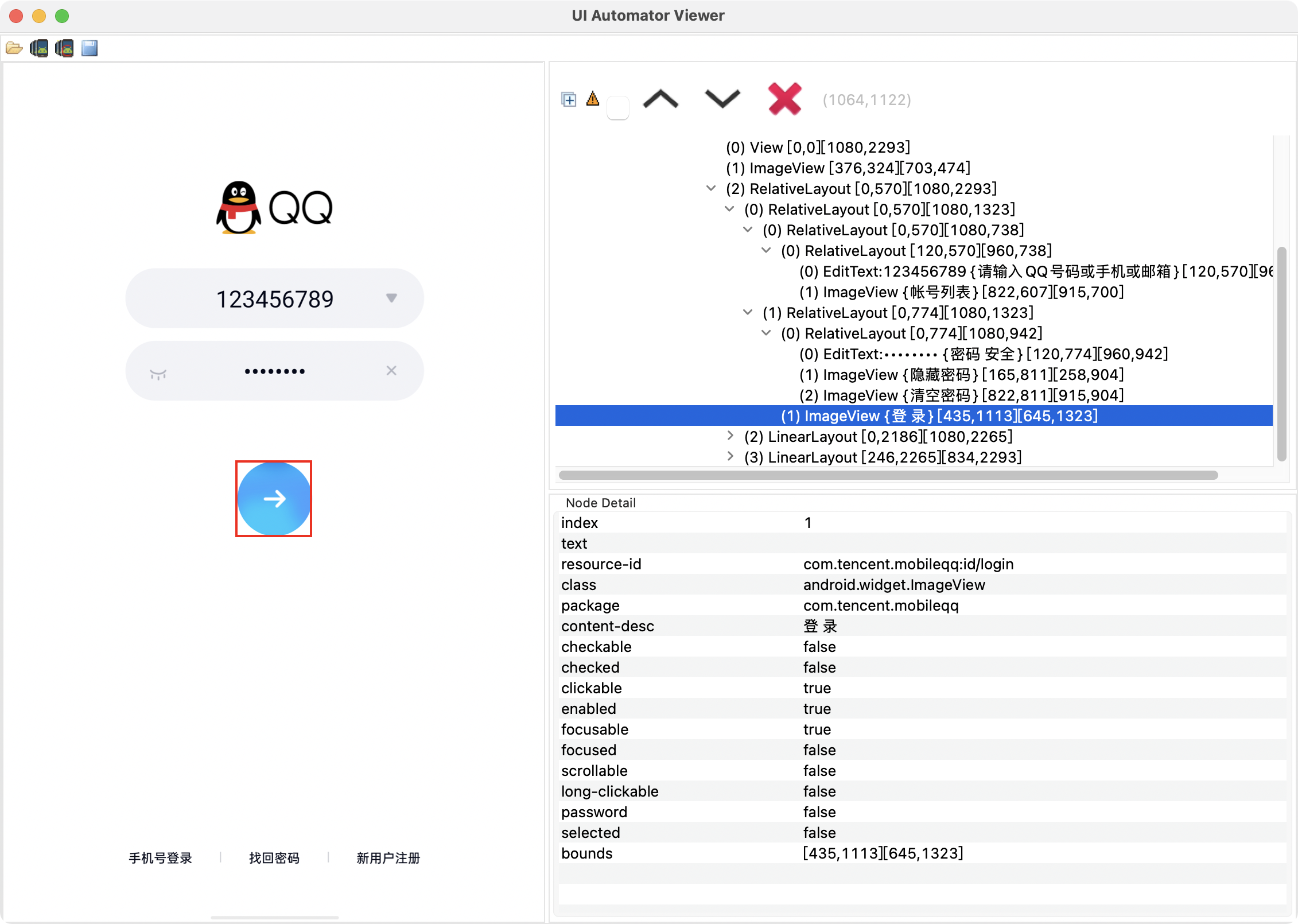

首先，我们先来认识一下UI Automator viewer这个工具，位于<android-sdk>/tools/bin目录下，他可以很方便地扫描和分析 Android 设备上当前显示的界面组件，展示一棵完整的控件树，与某一个叶子节点（控件元素）的属性。
从上图我们可以看到，页面的一个登录按钮元素，有自己的text属性，resource-id属性，content-desc属性等等。
在UI Automator中，存在uiDevice类，可以通过findObject方法，查看到这些控件元素。
UiObject2 login_btn = uiDevice.findObject(By.desc("登录"));
现在我们深入findObject方法，
public UiObject2 findObject(BySelector selector) {
// 这里返回匹配选择器的第一个节点，如果没有找到匹配的话，就返回null
AccessibilityNodeInfo node = ByMatcher.findMatch(this, selector, getWindowRoots());
return node != null ? new UiObject2(this, selector, node) : null;
}
可以看到，这里传入了一个选择器selector，然后在ByMatcher的findMatch方法中查询，如果找到了，就返回一个AccessibilityNodeInfo的node，如果没有找到就返回null。
首先看ByMatcher是什么东东？这是一个实用工具类，通过它的方法，我们可以在一个树形结构中搜索到匹配selector的节点。
findMatch方法很简单，就是一个从根节点开始搜索的树型搜索方法，不用多说。
AccessibilityNodeInfo是什么呢？这相当于一个节点，在AccessibilityService的角度来看，这就是一个可访问到的控件节点。
那这么来看，findMatch的第三个参数，就是传入的控件树的根节点了吗？我们深入看一下这里的getWindowRoots方法的关键代码，
/** 这里返回活动窗口容器的root节点的列表 */
AccessibilityNodeInfo[] getWindowRoots() {
// 等待线程空闲后再执行
waitForIdle();
// 初始化一个root节点的集合
Set<AccessibilityNodeInfo> roots = new HashSet();
// 通过UiAutomation获取当前最底部的根窗口容器的root节点
AccessibilityNodeInfo activeRoot = getUiAutomation().getRootInActiveWindow(); // 这里使用UiAutomation的方法
if (activeRoot != null) {
roots.add(activeRoot);
}
// 多窗口容器的搜索
if (UiDevice.API_LEVEL_ACTUAL >= Build.VERSION_CODES.LOLLIPOP) {
for (AccessibilityWindowInfo window : getUiAutomation().getWindows()) { // 这里使用UiAutomation的方法
AccessibilityNodeInfo root = window.getRoot();
…………
roots.add(root);
}
}
return roots.toArray(new AccessibilityNodeInfo[roots.size()]);
}
这里要提一下，UiAutomation是Google在Android4.3的时候，发布的一个自动化框架，它提供了与系统底层交互的能力。
再往下，我们看看UiAutomation的getWindows方法的关键代码：
public List<AccessibilityWindowInfo> getWindows() {
……
return AccessibilityInteractionClient.getInstance()
.getWindows(connectionId);
}
这里获取了AccessibilityInteractionClient的实例，然后返回了client的getWindows方法结果。然后再看一下这个getWindows方法的关键代码，
public List<AccessibilityWindowInfo> getWindows(int connectionId) {
……
IAccessibilityServiceConnection connection = getConnection(connectionId);
if (connection != null) {
// 首先去查询缓存，如果缓存是有的，直接返回
List<AccessibilityWindowInfo> windows = sAccessibilityCache.getWindows();
……
return windows;
}
……
// 如果上面的缓存不存在，就调用connection.getWindows方法
windows = connection.getWindows();
……
if (windows != null) {
// 把上面获取到的新的windows放置缓存，并返回
sAccessibilityCache.setWindows(windows);
return windows;
}
}
……
}
从IAccessibilityServiceConnection开始，在IDE中就开始提示Cannot resolve symbol 'IAccessibilityServiceConnection',无法再跳转追踪了。这是因为这个文件属于aidl文件，这是Android中用于跨进程通信的接口文件，其具体源码可以在GoogleSource上面看到，有兴趣的同学可以去看一下：IAccessibilityServiceConnection.aidl。 这说明，到这里，UI Automation进程开始了与AccessibilityService进程的通信。我们把当前的程序可以当做是客户端，那么Android系统服务就是服务端，从这里开始，真正深入到Android系统的核心。在下面，就是Android Native的Library库。
这里，我们可以用时序图总结一下：
怎么操作页面页面元素？
我们现在已经知道了UI Automator是怎么识别控件的，那怎么操作控件元素呢？比如实现控件的自动点击。
我们还是从源码开始入手。比如一个控件元素的点击动作，在UiObject2类中，关键代码如下：
public void click() {
mGestureController.performGesture(mGestures.click(getVisibleCenter()));
}
首先，getVisibleCenter方法可以根据控件节点信息，也就是上面提到的AccessibilityNodeInfo，获取到这个控件节点的中心坐标点。然后把这个坐标点传给mGesture的click方法，这里是为了封装点击动作，最后交给mGestureController对象的performGesture方法去实施这个点击动作。
对于mGesture的click方法，这个mGesture是一个构造工厂，它的click方法直接生成了一个PointerGesture对象，这个对象表示的是执行手势操作时的动作。比如手势的开始坐标点，结束坐标点，持续时间，移动方向，速度等等。
重点看一下mGestureController对象的performGesture方法，其关键代码如下：
public void performGesture(PointerGesture ... gestures) {
…………
// 执行传入的手势操作动作
MotionEvent event; // 这个是关于运动事件
for (……) {
…………
// 初始化运动事件，并调用UI Automation的injectInputEvent注入事件，异步执行
event = getMotionEvent(……);
getDevice().getUiAutomation().injectInputEvent(event, true);
…………
}
…………
}
}
这里可以看到事件的注入，也是通过UI Automation来完成的。看一下injectInputEvent方法的关键代码，
public boolean injectInputEvent(InputEvent event, boolean sync) {
…………
// 异步执行，这段代码之前有关于锁的操作
return mUiAutomationConnection.injectInputEvent(event, sync);
…………
}
我们发现也是通过一个connection来执行操作的，这个connection对象对应的IUiAutomationConnection类，也属于一个aidl文件。

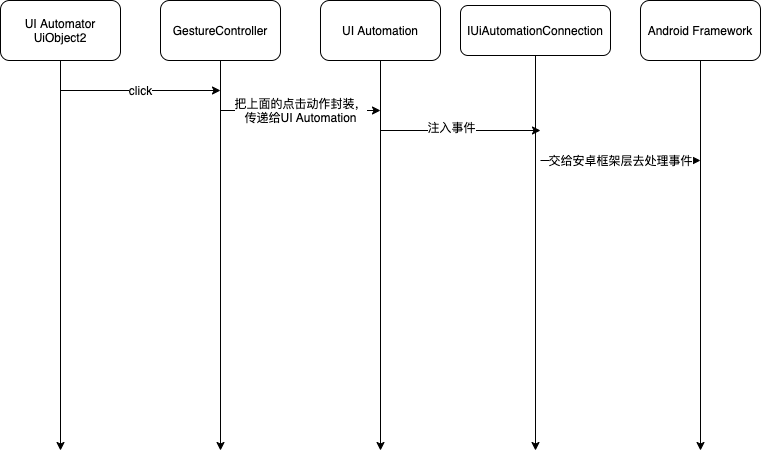

这里也放一个时序图，
AccessibilityService
AccessibilityService根据官方说明，是指开发者通过增加类似contentDescription的属性，从而在不修改代码的情况下，让残障人士能够获得使用体验的优化，大家可以打开AccessibilityService来试一下，点击区域，可以有语音或者触摸的提示，帮助残障人士使用App。
当然，现在国内，AccessibilityService已经被玩儿坏了，越来越多的App借用AccessibilityService来实现了一些其它功能，甚至是灰色产品。
在国内，通过AccessibilityService实现的功能包括免Root自动安装，自动抢红包，微信消息自动回复等等黑科技。
当然也有一些恶意功能，比如软件防卸载。当用户想要卸载你的App的时候，一般会来到设置界面，找到你的App然后选择卸载，那么如果我们监控这个页面，如果发现是自己的App，就直接退出，这样不就无法卸载了吗？是的，简简单单，但是背后的恶意却让人心寒。
使用AccessibilityService做自动化的步骤
大家看了上面的分析，可能对自动化有了一点兴趣，其实归纳起来，步骤很简单：
- 分析整个操作流程，拆解成关于每个控件的识别与操作。
- 利用uiautomatorviewer等工具，查看对应UI控件的属性，进行唯一性识别
- 编写代码，查找到元素后，进行点击等操作
- 兼容性处理
结语
大家经常说“面试造火箭，工作拧螺丝”。其实大家平时工作可能都是“拧拧螺丝”，但是站在个人职业发展角度来看，是不可取的。只有不断挖深自己的技术护城河，才能提高个人的不可替代性。在“拧螺丝”的时候，我们不妨抬头看看，整个“火箭”是的构造。
以上就是浅谈Android手机的抢红包插件的详细内容，更多关于Android抢红包插件的资料请关注Devmax其它相关文章！
