一、图形Drawable
Drawable类型表达了各种各样的图形，包括图片、色块、画板、背景等。
包含图片在内的图形文件放在res目录的各个drawable目录下，其中drawable目录一般保存描述性的XML文件，而图片文件一般放在具体分辨率的drawable目录下。
各视图的background属性、ImageView和ImageButton的src属性、TextView和Button四个方向的drawable***系列属性都可以引用图形文件。
二、形状图形
Shape图形又称形状图形，它用来描述常见的几何形状，包括矩形、圆角矩形、圆形、椭圆等。
形状图形的定义文件是以Shape标签为根节点的XML描述文件。
实际开发一般主要使用3个节点：stroke、corners、solid。
1、类型的形状：
- rectangle：矩形，默认
- oval：椭圆，此时corners节点失效
- line：直线，此时必须设置stroke节点，不然报错
- ring：圆环
2、size（尺寸）
size是shape的下级节点，它描述了形状图形的宽高尺寸，若无size节点，则表示宽高与宿主视图一样大小，下面是size节点的常用属性说明：
- height：像素类型，图形高度。
- width：像素类型，图形宽度。
3、stroke（描边）
stroke是shape的下级节点，它描述了形状图形的描边规格，若无stroke节点，则表示不存在描边，下面是stroke节点的常用属性说明：
- color：颜色类型，描边的颜色。
- dashGap：像素类型，每段虚线之间的间隔。
- dashWidth：像素类型，每段虚线的宽度，若dashGap和dashWidth有一个值为0，则描边为实线。
- wdith：像素类型，描边的厚度。
4、corners（圆角）
corners是shape的下级节点，它描述了形状图形的圆角大小，若无corners节点，则表示无圆角，下面是常用属性：
- bottomLeftRadius：坐下圆角的半径。
- bottomRightRadius：右下圆角的半径。
- topLeftRadius：左上圆角的半径。
- topRightRadius：右上圆角的半径。
- radius：四个圆角的半径。
5、solid（填充）
solid是shape的下级节点，它描述了形状图形的填充色彩，若无solid节点，则表示无填充颜色，下面的属性说明：
- color：内部填充的颜色。
6、padding（间隔）
padding是shape的下级节点，它描述了形状图形与周围边界的间隔，若无padding节点，则表示四周不设间隔，下面的常用属性：
- top：与上方的间隔。
- bottom：与下方的间隔。
- left：与左边的间隔。
- right：与右边的间隔。
7、gradient（渐变）
gradient是shape的下级节点，它描述了形状图形的颜色渐变，若无gradient节点，则表示没有渐变效果，下面的常用属性：
- angle：整型，渐变的起始角度，为0表示9点钟位置，增值大表示往逆时针方向旋转。
- type：渐变类型。
| 渐变类型 | 说明 |
| linear | 线性渐变，默认 |
| radial | 放射渐变，起始颜色就是圆心颜色 |
| sweep | 滚动渐变，即一个线段以某个端点为圆心做360°旋转 |
- centerX：浮点型，圆心的X坐标，type=linear时不可用。
- centerY：浮点型，圆心的Y坐标，type=linear时不可用。
- gradientRadius：整型，渐变半径，type=radial时需要设置。
- centerColor：渐变的中间颜色。
- startColor：渐变的起始颜色。
- endColor：渐变的终止颜色。
- useLevel：布尔类型，设置为true为无渐变色。
例：点击按钮切换图形
xml文件
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical">
<View
android:id="@ id/v_content"
android:layout_width="match_parent"
android:layout_height="200dp"
android:layout_margin="10dp"/>
<LinearLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="horizontal">
<Button
android:id="@ id/btn_rect"
android:layout_width="0dp"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="圆角矩形"/>
<Button
android:id="@ id/btn_oval"
android:layout_width="0dp"
android:layout_height="wrap_content"
android:layout_weight="1"
android:text="椭圆矩形"/>
</LinearLayout>
</LinearLayout>drawable下新建rect.xml文件
<shape xmlns:android="http://schemas.android.com/apk/res/android">
<!--指定形状内部的填充颜色-->
<solid android:color="#ffdd66"/>
<!-- 指定形状轮廓的粗细与颜色-->
<stroke android:width="1dp"
android:color="#aaaaaa"/>
<!-- 指定形状四个圆角的半径-->
<corners android:radius="10dp"/>
</shape>oval.xml文件
<shape xmlns:android="http://schemas.android.com/apk/res/android"
android:shape="oval">
<!--指定形状内部的填充颜色-->
<solid android:color="#ff66aa"/>
<!-- 指定形状轮廓的粗细与颜色-->
<stroke android:width="1dp"
android:color="#aaaaaa"/>
</shape>java代码
public class DrawableShapeActivity extends AppCompatActivity implements View.OnClickListener {
private View v_content;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_drawable_shape);
v_content = findViewById(R.id.v_content);
findViewById(R.id.btn_rect).setOnClickListener(this);
findViewById(R.id.btn_oval).setOnClickListener(this);
//v_content的背景设置为圆角矩形
v_content.setBackgroundResource(R.drawable.shape_rect_gold);
}
@Override
public void onClick(View view) {
switch (view.getId()){
case R.id.btn_rect:
v_content.setBackgroundResource(R.drawable.shape_rect_gold);
break;
case R.id.btn_oval:
v_content.setBackgroundResource(R.drawable.shape_oval_rose);
break;
}
}

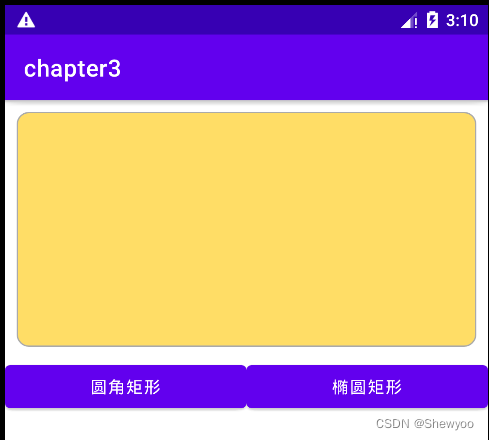

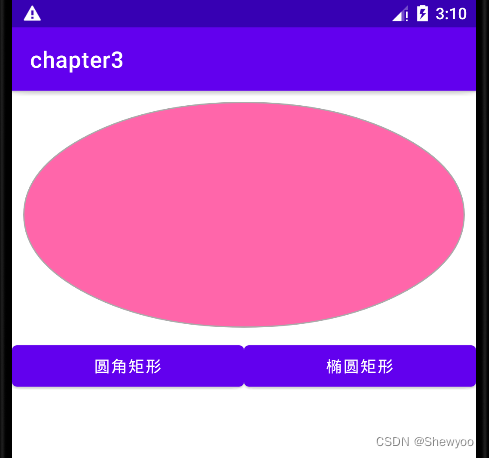

}运行结果：

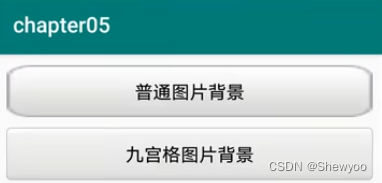

三、九宫格图片
将某张图片设置成视图背景时，如果图片尺寸太小，则会自动拉伸使之填满背景，但图片拉的过大，会变得模糊。
四、状态列表图形
Button按钮的背景在正常情况下是凸起的，在按下时是凹陷的，从按下到弹起的过程，用户便能知道点击了这个按钮。
例：
当按钮被按下时使用的是第一个item的图片
<item android:drawable="@drawable/button_pressed" android:state_pressed="true"/> <item android:drawable="@drawable/button_normal"/>

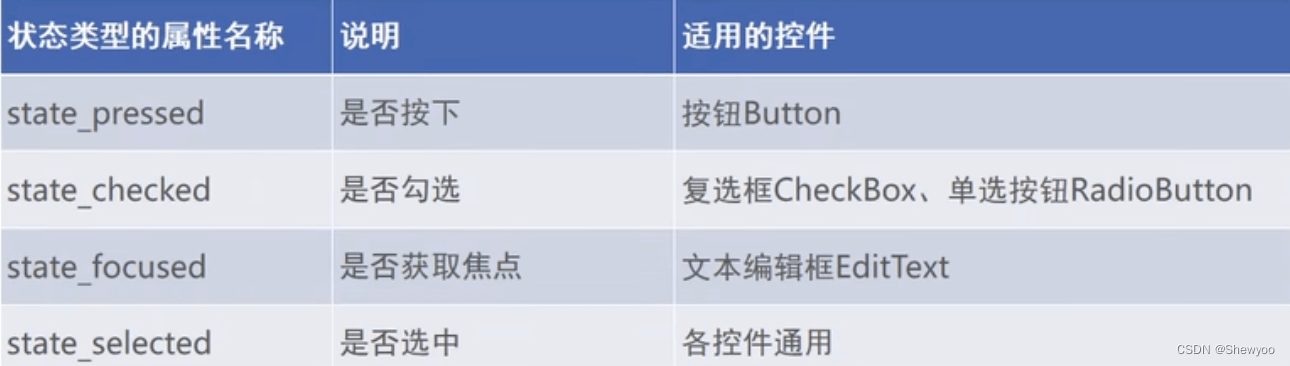

状态类型的取值说明
状态列表图形不仅用于按钮控件，还可用于其他拥有多种状态的控件。
