强调一下阅读系统源码，起码要对进程间通信要了解，对binder机制非常非常清楚，binder就是指南针，要不然你会晕头转向；强行阅读，就容易睡着。

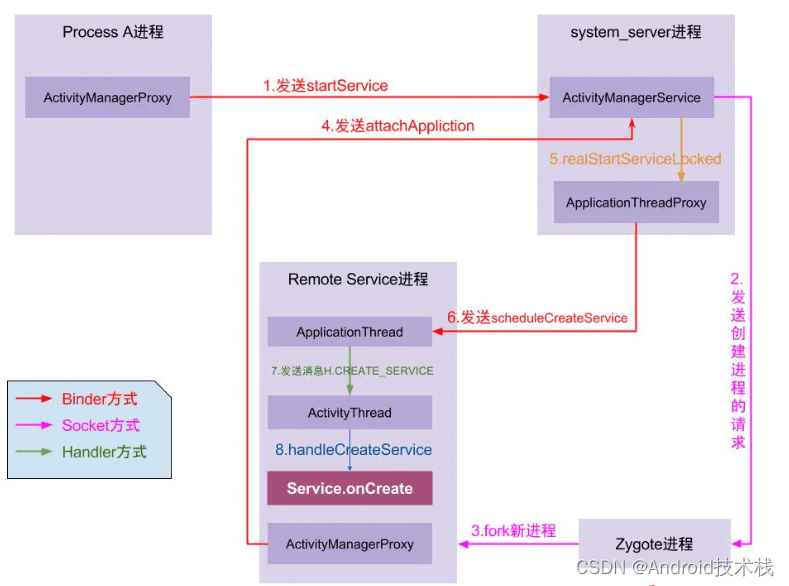

Service启动先来一张图感受一下
这张图能够说明一个大致的流程，但是服务的启动肯定不是这么简单，但是我们先简单的总结一下，逐渐深入。服务的启动形式有两种，startService()和 binderService()，我们看startService()这一种。startService是ContextWrapper里面的方法。
ContextWrapper.java
@Override
public ComponentName startService(Intent service) {
return mBase.startService(service);//mBase这里指的是ContextImpl类
}
ContextImpl.java
@Override
public ComponentName startService(Intent service) {
warnIfCallingFromSystemProcess();
return startServiceCommon(service, mUser);
}
private ComponentName startServiceCommon(Intent service, UserHandle user) {
try {
//检验Intent
validateServiceIntent(service);
......
ComponentName cn = ActivityManagerNative.getDefault().startService(
mMainThread.getApplicationThread(), service, service.resolveTypeIfNeeded(
getContentResolver()), getOpPackageName(), user.getIdentifier());
......
return cn;
} catch (RemoteException e) {
throw new RuntimeException("Failure from system", e);
}
}校验完Intent后，就调用ActivityManagerNative.getDefault()，获取一个IActivityManager对象，将启动Service这件事情交给了IActivityManager。我们看一下ActivityManagerNative的类定义
public abstract class ActivityManagerNative extends Binder implements IActivityManager
这种模式是不是非常熟悉啊？ 继承了Binder，实现了一个IActivityManager接口，这个跟我们生成了远程服务通信生成的AIDL的java文件怎么那么像，现在告诉你，这就是为了远程服务通信做准备的，只是一般这种类我们都是自动生成的，ActivityManagerNative 是谷歌的人自己写
一个完整的AID L有两部分，一个是个跟服务端通信的Stub,一个是跟客户端通信的Proxy； ActivityManagerNative就是Stub,阅读源码发现在ActivityManagerNative 文件中还有个ActivityManagerProxy，那么跟客户端通信的Proxy也有了。先看IActivityManager怎么获取的
ActivityManagerNative.java
static public IActivityManager getDefault() {
return gDefault.get();
}
private static final Singleton<IActivityManager> gDefault = new Singleton<IActivityManager>() {
protected IActivityManager create() {
//获取名为"activity"的服务，服务都注册到ServiceManager来统一管理
IBinder b = ServiceManager.getService("activity");
if (false) {
Log.v("ActivityManager", "default service binder = " b);
}
IActivityManager am = asInterface(b);
if (false) {
Log.v("ActivityManager", "default service = " am);
}
return am;
}
};就是一个单例设计模式，获取到服务对象IBinder，把这个IBinder转换成IActivityManager返回了。现在由IActivityManager启动服务。
public ComponentName startService(IApplicationThread caller, Intent service,
String resolvedType, String callingPackage, int userId) throws RemoteException
{
Parcel data = Parcel.obtain();
Parcel reply = Parcel.obtain();
data.writeInterfaceToken(IActivityManager.descriptor);
data.writeStrongBinder(caller != null ? caller.asBinder() : null);
service.writeToParcel(data, 0);
data.writeString(resolvedType);
data.writeString(callingPackage);
data.writeInt(userId);
mRemote.transact(START_SERVICE_TRANSACTION, data, reply, 0);
reply.readException();
ComponentName res = ComponentName.readFromParcel(reply);
data.recycle();
reply.recycle();
return res;
}上面说了ActivityManagerProxy作为binder通信的客户端，ActivityManagerNative 作为binder通信的服务端； mRemote.transact()是binder通信的客户端发起方法，经过binder驱动，最后回到binder服务端ActivityManagerNative的onTransact()方法。
@Override
public boolean onTransact(int code, Parcel data, Parcel reply, int flags)
throws RemoteException {
.......
switch (code) {
case START_SERVICE_TRANSACTION: {
data.enforceInterface(IActivityManager.descriptor);
IBinder b = data.readStrongBinder();
IApplicationThread app = ApplicationThreadNative.asInterface(b);
Intent service = Intent.CREATOR.createFromParcel(data);
String resolvedType = data.readString();
String callingPackage = data.readString();
int userId = data.readInt();
ComponentName cn = startService(app, service, resolvedType, callingPackage, userId);
reply.writeNoException();
ComponentName.writeToParcel(cn, reply);
return true;
}
}
.......
}ActivityManagerNative的真正实现是ActivityManagerService，所以binder通信的服务端的ActivityManagerService，ActivityManagerProxy.startService()最终调用ActivityManagerService.startService()。注意这就跨进程了，ActivityManagerService是一个服务端的进程。看ActivityManagerService中的startService方法。
ActivityManagerService.java
public ComponentName startService(IApplicationThread caller, Intent service,
String resolvedType, String callingPackage, int userId)
throws TransactionTooLargeException {
......
synchronized(this) {
.......
ComponentName res = mServices.startServiceLocked(caller, service,
resolvedType, callingPid, callingUid, callingPackage, userId);
Binder.restoreCallingIdentity(origId);
return res;
}
}ActivityManagerService没有直接干这个活，而是把这个任务交给了mService, mService 是一个 ActiveServices 对象。在早期的安卓版本中并没有这个类，后来重构时抽出这个类专门用来管理Service.
ActiveServices.java
ComponentName startServiceLocked(IApplicationThread caller, Intent service, String resolvedType,
int callingPid, int callingUid, String callingPackage, int userId)
throws TransactionTooLargeException {
........
return startServiceInnerLocked(smap, service, r, callerFg, addToStarting);
}tartServiceInnerLocked调用了 bringUpServiceLocked(),bringUpServiceLocked()内部调用了realStartServiceLocked()，我们看realStartServiceLocked()方法。
private final void realStartServiceLocked(ServiceRecord r,
ProcessRecord app, boolean execInFg) throws RemoteException {
.......
try {
.......
app.thread.scheduleCreateService(r, r.serviceInfo,
mAm.compatibilityInfoForPackageLocked(r.serviceInfo.applicationInfo),
app.repProcState);
r.postNotification();
created = true;
} catch (DeadObjectException e) {
....
} finally {
....
}
requestServiceBindingsLocked(r, execInFg);
updateServiceClientActivitiesLocked(app, null, true);
// If the service is in the started state, and there are no
// pending arguments, then fake up one so its onStartCommand() will
// be called.
if (r.startRequested && r.callStart && r.pendingStarts.size() == 0) {
r.pendingStarts.add(new ServiceRecord.StartItem(r, false, r.makeNextStartId(),
null, null));
}
// 进入onStartCommand()
sendServiceArgsLocked(r, execInFg, true);
....
}这里的关键是
app.thread.scheduleCreateService(r, r.serviceInfo,
mAm.compatibilityInfoForPackageLocked(r.serviceInfo.applicationInfo),
app 是要运行 Service 的进程对应的 ProcessRecord 对象，代表一个应用进程； 要区分一下，一般我们都是单方向通信，客户端将处理请求发送给服务端，服务端处理后返回，如果要服务端向客户端发送一个“请求”呢？这里的thread 是一个 ApplicationThreadProxy 对象，它是应用进程的 ApplicatonThread 对象在 AMS 端的代理，AMS 靠它来和应用进程进行通信。所以AMS和应用进程可以双向通信了。
ApplicationThreadProxy.java
public final void scheduleCreateService(IBinder token, ServiceInfo info,
CompatibilityInfo compatInfo, int processState) throws RemoteException {
Parcel data = Parcel.obtain();
data.writeInterfaceToken(IApplicationThread.descriptor);
data.writeStrongBinder(token);
info.writeToParcel(data, 0);
compatInfo.writeToParcel(data, 0);
data.writeInt(processState);
try {
mRemote.transact(SCHEDULE_CREATE_SERVICE_TRANSACTION, data, null, IBinder.FLAG_ONEWAY);
} catch (TransactionTooLargeException e) {
throw e;
}
data.recycle();
}
执行mRemote.transact后，就会回调ApplicationThreadNative的onTransact,这是Binder的套路。
ApplicationThreadNative.java
public boolean onTransact(int code, Parcel data, Parcel reply, int flags)
throws RemoteException {
switch (code) {
case SCHEDULE_CREATE_SERVICE_TRANSACTION: {
data.enforceInterface(IApplicationThread.descriptor);
IBinder token = data.readStrongBinder();
ServiceInfo info = ServiceInfo.CREATOR.createFromParcel(data);
CompatibilityInfo compatInfo = CompatibilityInfo.CREATOR.createFromParcel(data);
int processState = data.readInt();
scheduleCreateService(token, info, compatInfo, processState);
return true;
}
...
}
内部调用scheduleCreateService，看上面的图，可以知道，scheduleCreateService是属于ApplicatonThread的。
ApplicatonThread.java
public final void scheduleCreateService(IBinder token,
ServiceInfo info, CompatibilityInfo compatInfo, int processState) {
updateProcessState(processState, false);
CreateServiceData s = new CreateServiceData();
s.token = token;
s.info = info;
s.compatInfo = compatInfo;
sendMessage(H.CREATE_SERVICE, s);
}发送一个消息，这个消息都是由H类处理的，H类就是系统Hander,专门处理系统请求的； 比如一些Activity的生命周期等全在这里面。这个 H对象是在应用进程的主线程中创建的，所以最终的结果是把创建 Service 的消息传到了主线程,因此Service是运行在主线程中的。
H.java
private class H extends Handler {
.........
public void handleMessage(Message msg) {
if (DEBUG_MESSAGES) Slog.v(TAG, ">>> handling: " codeToString(msg.what));
switch (msg.what) {
case CREATE_SERVICE:
Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "serviceCreate");
handleCreateService((CreateServiceData)msg.obj);
Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
}
}ActivityThread.java
private void handleCreateService(CreateServiceData data) {
.......
LoadedApk packageInfo = getPackageInfoNoCheck(
data.info.applicationInfo, data.compatInfo);
Service service = null;
try {
// 反射加载Service
java.lang.ClassLoader cl = packageInfo.getClassLoader();
service = (Service) cl.loadClass(data.info.name).newInstance();
} catch (Exception e) {
.......
}
try {
if (localLOGV) Slog.v(TAG, "Creating service " data.info.name);
//创建ContextImpl对象
ContextImpl context = ContextImpl.createAppContext(this, packageInfo);
context.setOuterContext(service);
//创建Application对象
Application app = packageInfo.makeApplication(false, mInstrumentation);
service.attach(context, this, data.info.name, data.token, app,
ActivityManagerNative.getDefault());
//回调onCreate方法
service.onCreate();
mServices.put(data.token, service);
try {
//调用服务创建完成
ActivityManagerNative.getDefault().serviceDoneExecuting(
data.token, SERVICE_DONE_EXECUTING_ANON, 0, 0);
} catch (RemoteException e) {
// nothing to do.
}
} catch (Exception e) {
.......
}
}到此Service的onCreate就回调了，那么onStartCommand()何时回调呢？在realStartServiceLocked中调用了sendServiceArgsLocked(r, execInFg, true),sendServiceArgsLocked与上面类似，最终也是发送了一个（SERVICE_ARGS）消息。
ApplicationThread.java
public final void scheduleServiceArgs(IBinder token, boolean taskRemoved, int startId,
int flags ,Intent args) {
ServiceArgsData s = new ServiceArgsData();
s.token = token;
s.taskRemoved = taskRemoved;
s.startId = startId;
s.flags = flags;
s.args = args;
sendMessage(H.SERVICE_ARGS, s);
}ActivityThread.java
private void handleServiceArgs(ServiceArgsData data) {
Service s = mServices.get(data.token);
if (s != null) {
try {
if (data.args != null) {
data.args.setExtrasClassLoader(s.getClassLoader());
data.args.prepareToEnterProcess();
}
int res;
if (!data.taskRemoved) {
//onStartCommand回调
res = s.onStartCommand(data.args, data.flags, data.startId);
} else {
s.onTaskRemoved(data.args);
res = Service.START_TASK_REMOVED_COMPLETE;
}
QueuedWork.waitToFinish();
try {
ActivityManagerNative.getDefault().serviceDoneExecuting(
data.token, SERVICE_DONE_EXECUTING_START, data.startId, res);
} catch (RemoteException e) {
// nothing to do.
}
ensureJitEnabled();
} catch (Exception e) {
......
}
}
}Service的onCreate的回调和onStartCommand的回调套路是完全一样的，朋友们可以自己体会，onCreate的回调先执行scheduleCreateService()方法，最终回调Service.onCreate(); onStartCommand的回调先执行scheduleServiceArgs()方法，最终回调Service.onStartCommand()

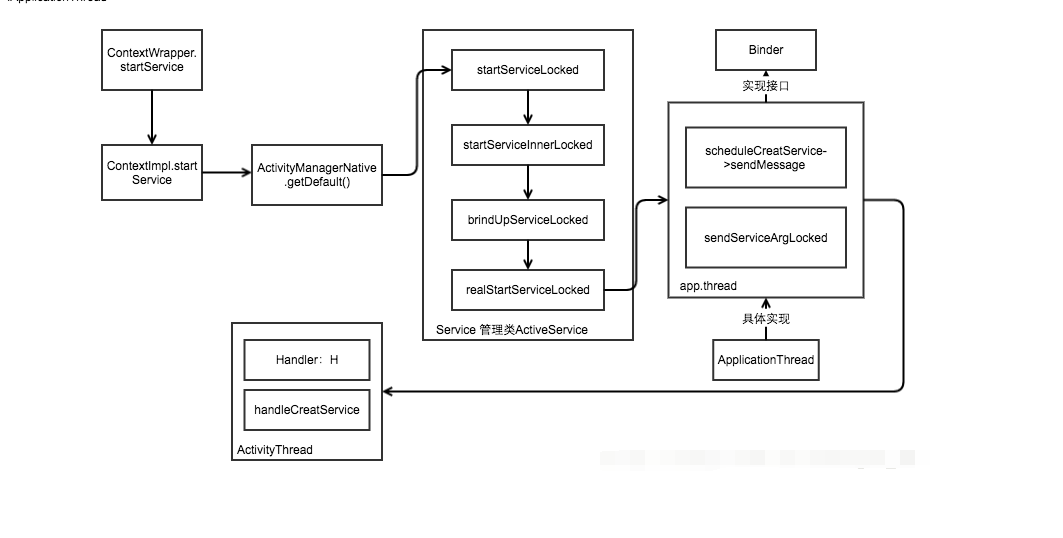

总结一下：
IActivityManager接口中定义了AMS向应用程序（本例中即Service）提供的多种API，Activity通过ActivityManagerProxy就可以使用这些API，向AMS发出请求
所以是通过ActivityManagerProxy，调用ActivityManagerProxy的startService方法； 在内部调用transact，然后会调用ActivityManagerNative中的onTransact()方法，在该方法中，将会r完成AMS与Activity的连接并调用AMS的startService()方法，那么AMS是如何Service所在的应用程序呢？比如scheduleCreateService

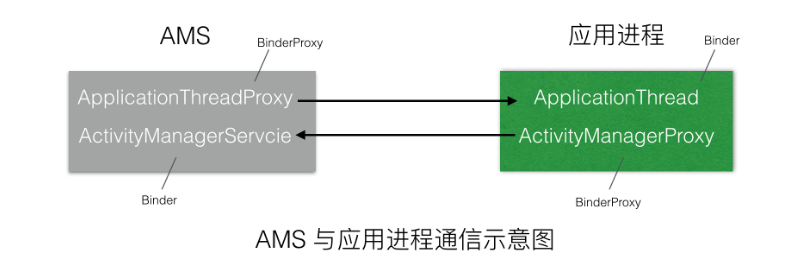

原来ApplicationThreadProxy 是应用进程的 ApplicatonThread 对象在 AMS 端的代理，AMS 靠它来和应用进程进行通信。这就是Activity与AMS之间的双向Binder连接；Activity用IActivityManager提供的APIActivityManagerService提出执行某个动作的请求（本例中是启动RemoteService），ActivityManagerService通过IApplicationThread提供的API来控制Activity所在的应用程序
上面的分析省去了很多的内容，如果从进程角度看服务启动过程。
- Process A进程： 是指调用startService命令所在的进程，也就是启动服务的发起端进程
- system_server进程： 系统进程，是java framework框架的核心载体，里面运行了大量的系统服务，比如这里提供ApplicationThreadProxy，ActivityManagerService，这个两个服务都运行在system_server进程的不同线程中
- Zygote进程： 是由init进程孵化而来的，用于创建Java层进程的母体，所有的Java层进程都是由Zygote进程孵化而来
- Remote Service进程： 远程服务所在进程，是由Zygote进程孵化而来的用于运行Remote服务的进程。主线程主要负责Activity/Service等组件的生命周期以及UI相关操作都运行在这个线程； 另外，每个App进程中至少会有两个binder线程 ApplicationThread和ActivityManagerProxy
启动流程：
- Process A进程采用Binder IPC向system_server进程发起startService请求；
- system_server进程接收到请求后，向zygote进程发送创建进程的请求；
- zygote进程fork出新的子进程Remote Service进程；
- Remote Service进程，通过Binder IPC向sytem_server进程发起attachApplication请求；
- system_server进程在收到请求后，进行一系列准备工作后，再通过binder IPC向remote Service进程发送scheduleCreateService请求；
- Remote Service进程的binder线程在收到请求后，通过handler向主线程发送CREATE_SERVICE消息；
- 主线程在收到Message后，通过发射机制创建目标Service，并回调Service.onCreate()方法。 到此，服务便正式启动完成。当创建的是本地服务或者服务所属进程已创建时，则无需经过上述步骤2、3，直接创建服务即可
