1.前言
通常情况下，我们在做小红点效果的时候，会有两种选择：
自定义BadgeView，然后设置给目标Viewxml写一个View，然后设置shape
有的同学可能会想，能实现不就行了吗，是的，代码优不优雅的不重要，代码和人只要有一个能跑就行…
不过，今天来介绍一种不同的方式来实现小红点效果，或许会让你眼前一亮~
2.效果

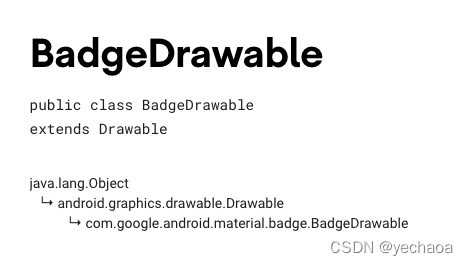

3.简介
- 用途：给View添加动态显示信息（小红点提示效果）
- app主题需使用
Theme.MaterialComponents.* - api 要求
18也就Android 4.3以上（api等级对应关系见文末）
4.实现拆解

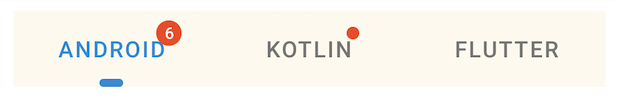

4.1TabLayout
xml:
<com.google.android.material.tabs.TabLayout
android:id="@ id/tab_layout"
android:layout_width="0dp"
android:layout_height="wrap_content"
android:layout_margin="10dp"
android:background="#FFFAF0"
android:textAllCaps="false"
app:layout_constraintLeft_toLeftOf="parent"
app:layout_constraintRight_toRightOf="parent"
app:layout_constraintTop_toBottomOf="@ id/include"
app:tabIndicator="@drawable/shape_tab_indicator"
app:tabIndicatorColor="@color/colorPrimary"
app:tabIndicatorFullWidth="false"
app:tabMaxWidth="200dp"
app:tabMinWidth="100dp"
app:tabMode="fixed"
app:tabSelectedTextColor="@color/colorPrimary"
app:tabTextColor="@color/gray">
<com.google.android.material.tabs.TabItem
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="Android" />
<com.google.android.material.tabs.TabItem
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="Kotlin" />
<com.google.android.material.tabs.TabItem
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="Flutter" />
</com.google.android.material.tabs.TabLayout>
kotlin:
private fun initTabLayout() {
// 带数字小红点
mBinding.tabLayout.getTabAt(0)?.let {
it.orCreateBadge.apply {
backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
badgeTextColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.white)
number = 6
}
}
// 不带数字小红点
mBinding.tabLayout.getTabAt(1)?.let {
it.orCreateBadge.apply {
backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
badgeTextColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.white)
}
}
}

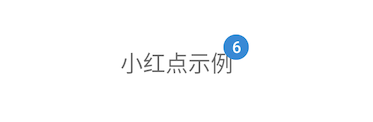

4.2.TextView
xml:
<TextView
android:id="@ id/tv_badge"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_marginTop="30dp"
android:text="小红点示例"
android:textAllCaps="false"
app:layout_constraintLeft_toLeftOf="parent"
app:layout_constraintRight_toRightOf="parent"
app:layout_constraintTop_toBottomOf="@ id/tab_layout" />
kotlin:
private fun initTextView() {
// 在视图树变化
mBinding.tvBadge.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
override fun onGlobalLayout() {
BadgeDrawable.create(this@BadgeDrawableActivity).apply {
badgeGravity = BadgeDrawable.TOP_END
number = 6
backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.colorPrimary)
isVisible = true
BadgeUtils.attachBadgeDrawable(this, mBinding.tvBadge)
}
mBinding.tvBadge.viewTreeObserver.removeOnGlobalLayoutListener(this)
}
})
}
4.3.Button
xml:
<FrameLayout
android:id="@ id/fl_btn"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_marginTop="30dp"
android:padding="10dp"
app:layout_constraintLeft_toLeftOf="parent"
app:layout_constraintRight_toRightOf="parent"
app:layout_constraintTop_toBottomOf="@ id/tv_badge">
<com.google.android.material.button.MaterialButton
android:id="@ id/mb_badge"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="Button小红点示例" />
</FrameLayout>
kotlin:
private fun initButton() {
mBinding.mbBadge.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
@SuppressLint("UnsafeOptInUsageError")
override fun onGlobalLayout() {
BadgeDrawable.create(this@BadgeDrawableActivity).apply {
badgeGravity = BadgeDrawable.TOP_START
number = 6
backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
// MaterialButton本身有间距，不设置为0dp的话，可以设置badge的偏移量
verticalOffset = 15
horizontalOffset = 10
BadgeUtils.attachBadgeDrawable(this, mBinding.mbBadge, mBinding.flBtn)
}
mBinding.mbBadge.viewTreeObserver.removeOnGlobalLayoutListener(this)
}
})
}
关于MaterialButton的使用及解析可查看：Android MaterialButton使用详解，告别shape、selector
4.4.ImageView
xml:
<FrameLayout
android:id="@ id/fl_img"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_marginTop="30dp"
android:padding="10dp"
app:layout_constraintLeft_toLeftOf="parent"
app:layout_constraintRight_toRightOf="parent"
app:layout_constraintTop_toBottomOf="@ id/fl_btn">
<com.google.android.material.imageview.ShapeableImageView
android:id="@ id/siv_badge"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center"
android:contentDescription="Image小红点示例"
android:src="@mipmap/ic_avatar" />
</FrameLayout>
kotlin:
private fun initImageView() {
mBinding.sivBadge.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
@SuppressLint("UnsafeOptInUsageError")
override fun onGlobalLayout() {
BadgeDrawable.create(this@BadgeDrawableActivity).apply {
badgeGravity = BadgeDrawable.TOP_END
number = 99999
// badge最多显示字符，默认999 是4个字符（带' '号）
maxCharacterCount = 3
backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
BadgeUtils.attachBadgeDrawable(this, mBinding.sivBadge, mBinding.flImg)
}
mBinding.sivBadge.viewTreeObserver.removeOnGlobalLayoutListener(this)
}
})
}
关于ShapeableImageView的使用及解析可查看：Android ShapeableImageView使用详解，告别shape、三方库
4.5.BottomNavigationView
xml：
<com.google.android.material.bottomnavigation.BottomNavigationView
android:id="@ id/navigation_view"
android:layout_width="0dp"
android:layout_height="wrap_content"
android:layout_margin="10dp"
android:layout_marginStart="0dp"
android:layout_marginEnd="0dp"
android:background="?android:attr/windowBackground"
app:itemBackground="@color/colorPrimary"
app:itemIconTint="@color/white"
app:itemTextColor="@color/white"
app:layout_constraintBottom_toBottomOf="parent"
app:layout_constraintLeft_toLeftOf="parent"
app:layout_constraintRight_toRightOf="parent"
app:menu="@menu/navigation" />
kotlin：
private fun initNavigationView() {
mBinding.navigationView.getOrCreateBadge(R.id.navigation_home).apply {
backgroundColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.red)
badgeTextColor = ContextCompat.getColor(this@BadgeDrawableActivity, R.color.white)
number = 9999
}
}
TabLayout和BottomNavigationView源码中直接提供了创建
BadgeDrawable的api，未提供的使用BadgeUtils。
5.常用API整理
| API | 描述 |
|---|---|
| backgroundColor | 背景色 |
| badgeTextColor | 文本颜色 |
| alpha | 透明度 |
| number | 显示的提示数字 |
| maxCharacterCount | 最多显示字符数量（99 包括‘ ’号） |
| badgeGravity | 显示位置 |
| horizontalOffset | 水平方向偏移量 |
| verticalOffset | 垂直方向偏移量 |
| isVisible | 是否显示 |
6.源码解析
来一段最简单的代码示例看看：
BadgeDrawable.create(this@BadgeDrawableActivity).apply {
// ...
BadgeUtils.attachBadgeDrawable(this, mBinding.mbBadge, mBinding.flBtn)
}
不难发现，有两个关键点：
- BadgeDrawable.create
- BadgeUtils.attachBadgeDrawable
下面继续跟一下，看看源码里究竟是做了什么
6.1.BadgeDrawable.create
create实际调用的是构造方法：
private BadgeDrawable(@NonNull Context context) {
this.contextRef = new WeakReference<>(context);
ThemeEnforcement.checkMaterialTheme(context);
Resources res = context.getResources();
badgeBounds = new Rect();
shapeDrawable = new MaterialShapeDrawable();
badgeRadius = res.getDimensionPixelSize(R.dimen.mtrl_badge_radius);
badgeWidePadding = res.getDimensionPixelSize(R.dimen.mtrl_badge_long_text_horizontal_padding);
badgeWithTextRadius = res.getDimensionPixelSize(R.dimen.mtrl_badge_with_text_radius);
textDrawableHelper = new TextDrawableHelper(/* delegate= */ this);
textDrawableHelper.getTextPaint().setTextAlign(Paint.Align.CENTER);
this.savedState = new SavedState(context);
setTextAppearanceResource(R.style.TextAppearance_MaterialComponents_Badge);
}
构造方法里有这么一行：ThemeEnforcement.checkMaterialTheme(context); 检测Material主题，如果不是会直接抛出异常
private static void checkTheme(
@NonNull Context context, @NonNull int[] themeAttributes, String themeName) {
if (!isTheme(context, themeAttributes)) {
throw new IllegalArgumentException(
"The style on this component requires your app theme to be "
themeName
" (or a descendant).");
}
}
这也是上面为什么说主题要使用Theme.MaterialComponents.*
然后创建了一个文本绘制帮助类，TextDrawableHelper
比如设置文本居中：textDrawableHelper.getTextPaint().setTextAlign(Paint.Align.CENTER);
其他的就是text属性的获取和设置，跟我们平时设置一毛一样，比较好理解。
绘制文本之后怎么显示出来呢？继续跟attachBadgeDrawable。
6.2.BadgeUtils.attachBadgeDrawable
public static void attachBadgeDrawable(@NonNull BadgeDrawable badgeDrawable, @NonNull View anchor, @Nullable FrameLayout customBadgeParent) {
setBadgeDrawableBounds(badgeDrawable, anchor, customBadgeParent);
if (badgeDrawable.getCustomBadgeParent() != null) {
badgeDrawable.getCustomBadgeParent().setForeground(badgeDrawable);
} else {
if (USE_COMPAT_PARENT) {
throw new IllegalArgumentException("Trying to reference null customBadgeParent");
}
anchor.getOverlay().add(badgeDrawable);
}
}
这里先是判断badgeDrawable.getCustomBadgeParent() != null，这个parent view的类型就是FrameLayout，不为空的情况下，层级前置。
为空的情况下先是判断了if (USE_COMPAT_PARENT)，这里其实是对api level的判断
static {
USE_COMPAT_PARENT = VERSION.SDK_INT < 18;
}
核心代码：
anchor.getOverlay().add(badgeDrawable);
如果有同学做过类似全局添加View的需求，这行代码就看着比较熟悉了。
ViewOverlay，视图叠加，也可以理解为浮层，在不影响子view的情况下，可以添加、删除View，这个api就是android 4.3加的，这也是为什么前面说api 要求18 。
ok，至此关于BadgeDrawable的使用和源码解析就介绍完了。
7.Github
https://github.com/yechaoa/MaterialDesign
8.相关文档
- BadgeDrawable
- BadgeUtils
- ViewOverlay
附：Android开发版本和API等级对应关系
| Platform Version | API Level | VERSION_CODE |
|---|---|---|
| 13.0（beta） | ||
| 12.0 | 32 | S_V2 |
| 12.0 | 31 | S |
| 11.0 | 30 | R |
| 10.0 | 29 | Q |
| 9.0 | 28 | P |
| 8.1 | 27 | O_MR1 |
| 8.0 | 26 | O |
| 7.1 | 25 | N_MR1 |
| 7.0 | 24 | N |
| 6.0 | 23 | M |
| 5.1 | 22 | LOLLIPOP_MR1 |
| 5.0 | 21 | LOLLIPOP |
| 4.4w | 20 | KITKAT_WATCH |
| 4.4 | 19 | KITKAT |
| 4.3 | 18 | JELLY_BEAN_MR2 |
| 4.2 | 17 | JELLY_BEAN_MR1 |
| 4.1 | 16 | JELLY_BEAN |
| 4.0.3 | 15 | ICE_CREAM_SANDWICH_MR1 |
| 4.0 | 14 | ICE_CREAM_SANDWICH |
| 3.2 | 13 | HONEYCOMB_MR2 |
| 3.1 | 12 | HONEYCOMB_MR1 |
| 3.0 | 11 | HONEYCOMB |
| 2.3.3-2.3.4 | 10 | GINGERBREAD_MR1 |
| 2.3.0-2.3.2 | 9 | GINGERBREAD |
| 2.2 | 8 | FROYO |
| 2.1 | 7 | ECLAIR_MR1 |
| 2.0.1 | 6 | ECLAIR_0_1 |
| 2.0 | 5 | ECLAIR |
| 1.6 | 4 | DONUT |
| 1.5 | 3 | CUPCAKE |
| 1.1 | 2 | BASE_1_1 |
| 1.0 | 1 | BASE |
总结
