双Y轴图简介
双Y轴图顾名思义就是在一个图里有两个Y轴。这种图形主要用来展示两个因变量和一个自变量的关系并且两个因变量的数值单位还不同。如我们想要展示不同月份公司销业绩以及成本的变化情况这时就可以用双Y轴图来展示。（因变量销量和成本具有不同的单位）。
实现思路
绘制双y轴的思想，也是用到了matplotlib面向对象绘图的思想。在不指定位置的情况下，在一个画布上创建出两个坐标系，其中第一个坐标系正常创建，第二个坐标系则使用专有的twinx()方法创建。
则两个坐标系的位置重合。第一个坐标系轴在左，通过twinx()方法创建出的坐标系则轴在右。因为有了两个y轴，所以再对y轴属性进行操作的时候，则需要面向对象，如果再简单地使用plt.ylabel()等方法，则只能操作到左轴，而影响不到右轴。
下边做一个示例，首先是导包和准备数据，这里准备一组销量数据，并计算其增长率，将其体现在右轴。
实现代码
样式一
具体代码如下：
import matplotlib.pyplot as plt
# 生成一组数据
x = range(7)
y1 = [2000, 1600, 3000, 6200, 7000, 9800, 11000]
y2 = [1]
for i in range(len(y1)):
if i 1 == len(y1):
break
rate = round(y1[i 1]/y1[i] - 1, 2)
y2.append(rate)
fig = plt.figure(figsize=(10, 8), facecolor='#ff33ff')
# 字体使用楷体
plt.rcParams['font.sans-serif'] = ['STKAITI']
plt.rcParams['axes.unicode_minus'] = False
# 背景色为cc00ff
plt.rcParams['axes.facecolor'] = '#cc00ff'
ax1 = fig.add_subplot(111)
plt.title('销售量及其增长率图示', color='#ffff00', fontsize=25, y=1.04)
plt.xticks(x, ['1月', '2月', '3月', '4月', '5月', '6月', '7月'], color='#ffff00', fontsize=15)
plt.xlabel('月份', color='#ff0033', fontsize=15)
plt.yticks(color='#B22222', fontsize=15)
ax1.bar(x, y1, color='#33ff66', label='left')
ax1.set_ylabel('销售量（件）', color='#66ff00', fontsize=20)
# 增加一条坐标轴
ax2 = ax1.twinx()
ax2.plot(x, y2, color='#3399ff', linestyle='--', marker='o', linewidth=2)
ax2.set_ylabel("增长率", color='#66ff00', fontsize=20)
ax2.tick_params(axis='y', color='green', labelsize=15, labelcolor='#B22222')
for a, b in zip(x, y2):
plt.text(a, b 0.02, '%.2f' % b, ha='center', va='bottom', fontsize=15, color='red')
plt.show()

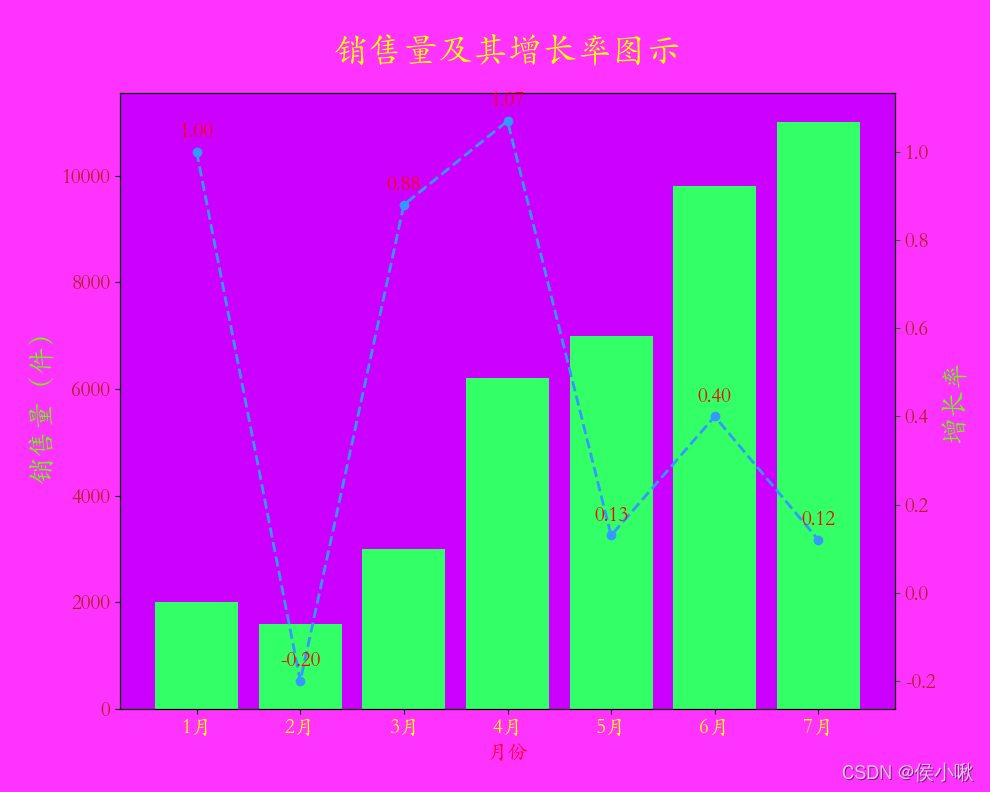

图像效果如下图：
样式二
具体实现代码如下
%matplotlib inline
import matplotlib.pyplot as plt
import random
import pandas as pd
import matplotlib as mpl
mpl.rcParams['font.sans-serif'] = ['FangSong'] # 指定默认字体
mpl.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
#数据准备
date=["一月","二月","三月","四月","五月","六月","七月","八月"]
sales=[random.randint(10000,25000) for i in range(8)]
cost=[int(i/100)-random.randint(1,20) for i in sales]
df=pd.DataFrame(data={"销量":sales,"成本":cost},index=date)
#绘制第一个Y轴
fig=plt.figure(figsize=(20,8),dpi=80)
ax=fig.add_subplot(111)
lin1=ax.plot(df.index,df["销量"],marker="o",label="sales")
ax.set_title("双Y轴图",size=20)
ax.set_xlabel("时间",size=18)
ax.set_ylabel("销量(件)",size=18)
for i,j in df["销量"].items():
ax.text(i,j 20,str(j),va="bottom",ha="center",size=15)
#绘制另一Y轴
ax1=ax.twinx()
lin2=ax1.plot(df.index,df["成本"],marker="o",color="red",label="cost")
ax1.set_ylabel("成本(元)",size=18)
#合并图例
lins=lin1 lin2
labs=[l.get_label() for l in lins]
ax.legend(lins,labs,loc="upper left",fontsize=15)
plt.show()图像效果如下图：
