iOS导航栏对控制器view的影响详解

前言

当我们设置导航栏的某些属性的时候会导致控制器View的布局不是从window的 （0，0）点开始布局，会从导航栏底部开始布局，而此时在 viewDidLoad 中 获取到View的frame 确实从(0,0)开始的，只有在 viewDidAppear中才能获取到 view 最终的实际 frame

一些属性

在了解 UINavigationBar之前，有必要了解 UINavigationBar 的一些属性

///默认 default 半透明 black 黑色
open var barStyle: UIBarStyle
// 底部阴影横线，默认nil
// 官方解释还涉及到了一个设置背景图片的方法 -setBackgroundImage:forBarMetrics:
open var shadowImage: UIImage?
// 7.0 以后已经改变，修改bar 背景颜色 请使用 -barTintColor
open var tintColor: UIColor!
// default is nil bar 的背景颜色
open var barTintColor: UIColor?
/// 影响比较大的属性见下文，是否是半透明的
open var isTranslucent: Bool // Default is NO on iOS 6 and earlier. Always YES if barStyle is set to UIBarStyleBlackTranslucent

一些条件

///当前 控制器并不是 tableviewcontroller
self.view.backgroundColor = .cyan
self.tableView.backgroundColor = .red
self.navigationItem.title = "rootVC 标题"
tableView.frame = view.bounds

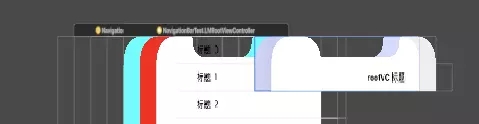

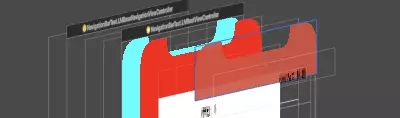

1.1 默认导航栏 带有半透明效果

此时view 和 tableview 和 导航栏布局

1 view全屏布局

2 tableview默认从导航栏下部开始布局

3 导航栏半透明

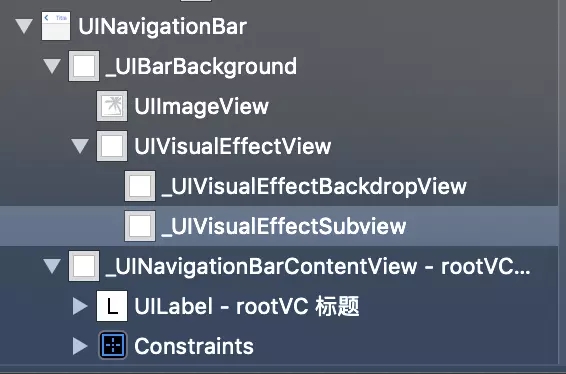

细节 ： 此时导航栏中的 _UIVisualEffectBackdropView 属性变成红色即 tableview的背景色

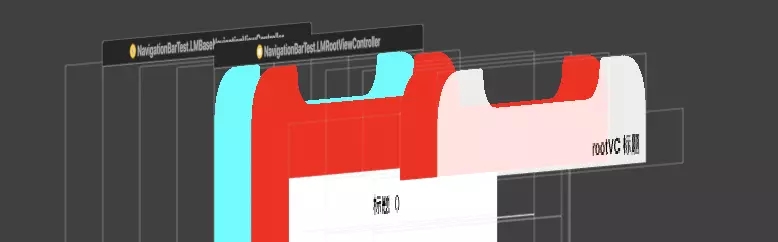

1.2 此时如果想让tableview 从顶部开始布局可添加代码

if #available(iOS 11.0,*) {
   self.tableView.contentInsetAdjustmentBehavior = UIScrollView.ContentInsetAdjustmentBehavior.never;
  } else {
   self.automaticallyAdjustsScrollViewInsets = false;
  }

神奇的是 如果 tableview从顶部布局 此时导航栏中的 _UIVisualEffectBackdropView 属性又会变成默认白色

2 设置导航栏 isTranslucent属性

isTranslucent 在6.0以后默认是 true

如果设置为false

self.navigationController?.navigationBar.isTranslucent = false

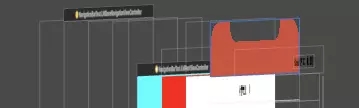

此时布局

1 view 从导航栏底部布局

2 tableview 从view (0,0) 布局

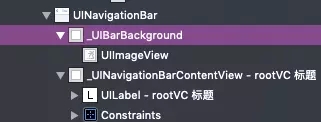

3 导航栏不透明 _UIBarBackground 默认为白色

3.1设置barTintColor

self.navigationController?.navigationBar.isTranslucent = true
self.navigationController?.navigationBar.barTintColor = UIColor.purple

此时布局和默认一样

1 view从 (0,0)布局

2 tableview从导航栏底部布局
3 导航栏半透明

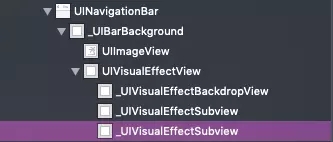

不同的是 UIVisualEffectView多加了一个 _UIVisualEffectSubview 用来显示我们自定义的背景色

其他两个 _UIVisualEffectSubview 和 _UIVisualEffectBackdropView  view 用来实现半透明效果

3.2在 barTintColor基础上设置  isTranslucent = false 属性

结果 和 2 中的效果一样。不同的是

_UIBarBackground 变成了我们自定义的颜色

4.1 设置 setBackgroundImage

设置一张纯色图片

self.navigationBar.setBackgroundImage(UIColor.mm_colorImgHex(color_vaule: hex,alpha: 1), for: UIBarPosition.any, barMetrics: .default)

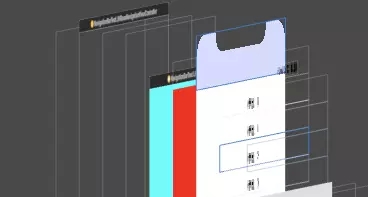

此时 布局

1 view 从导航栏底部布局 view---(0.0, 88.0, 414.0, 808.0)

2 tableview 从(0,0) 布局

3 导航栏不透明

此时打印导航栏 isTranslucent属性 为false也就是说如果调用了setBackgroundImage会默认 将 isTranslucent 置位 false

translate-----Optional(false)

4.2 我们在4.1的情况下 修改 isTranslucent

在 viewWillAppear 中修改  isTranslucent 为 true

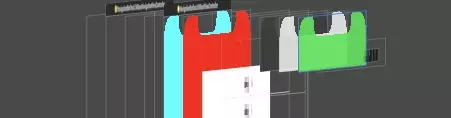

此时布局

1 view 全屏布局

2 tableview从导航栏底部顶部开始布局

3 导航栏透明

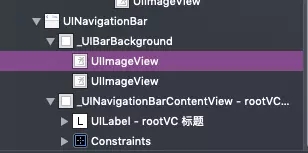

此时打印我们的 _UIBarBackground 中的 BackgroundImage 透明度已被修改

<UIImageView: 0x7fbef1f0ce10; frame = (0 0; 414 88); alpha = 0.909804; opaque = NO; userInteractionEnabled = NO; layer = <CALayer: 0x600000cabd00>>

总结

由此所有情况都已测试完毕

1 view 的大小总是被导航栏的 isTranslucent属性影响

2 修改 setBackgroundImage 会影响到 isTranslucent属性。

3 修改barTintColor 属性 NavigationBar 会为我们在 _UIVisualEffectView 中添加一个 我们自定义颜色的 _UIVisualEffectSubView

DEMO在这

欢迎指点Demo

题外话

通过查资料和 测试

关于 setBackgroundImage中的 UIBarMetrics参数

1  default  // 横屏竖屏都显示

2  compact  //表示在只横屏下才显示，和UIBarMetricsLandscapePhone功效一样，不过iOS8已经弃用了

3 defaultPrompt & compactPrompt 均无效果 不知道如何起作用
